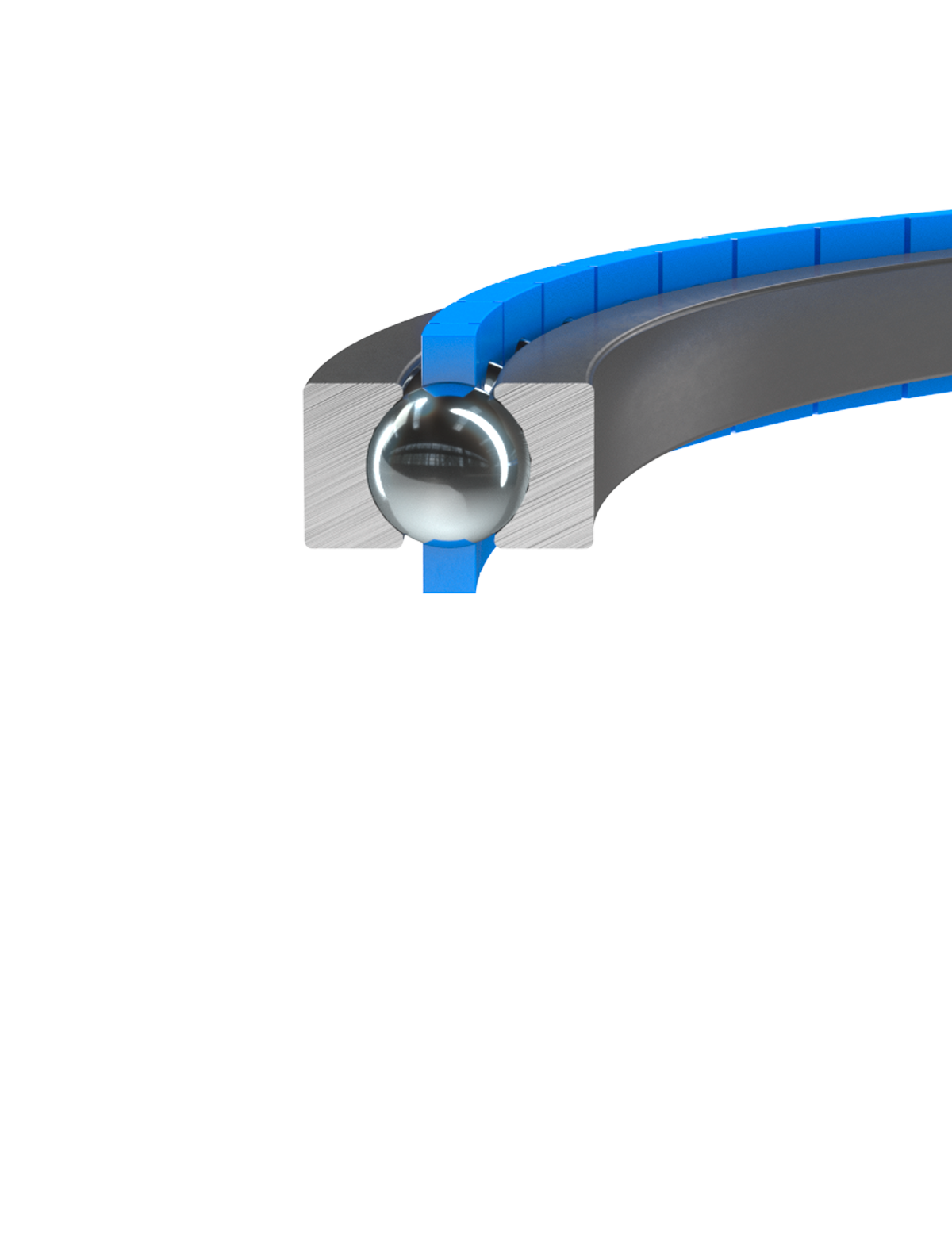

Dünnringlager Typ LSA
Dünnringlager Typ LSA
97206A
Beschreibung
| Laufruhe | ++ |
| Genauigkeit | ++ |
| Drehzahl | ++++ |
| Steifigkeit | ++ |
| Montage | +++++ |
| Preis | +++++ |
Werkstoffe
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Einsatztemperatur
Umfangsgeschwindigkeit
Schmierstoff
| Laufruhe | |
| Genauigkeit | |
| Drehzahl | |
| Steifigkeit | |
| Montage | |
| Preis |

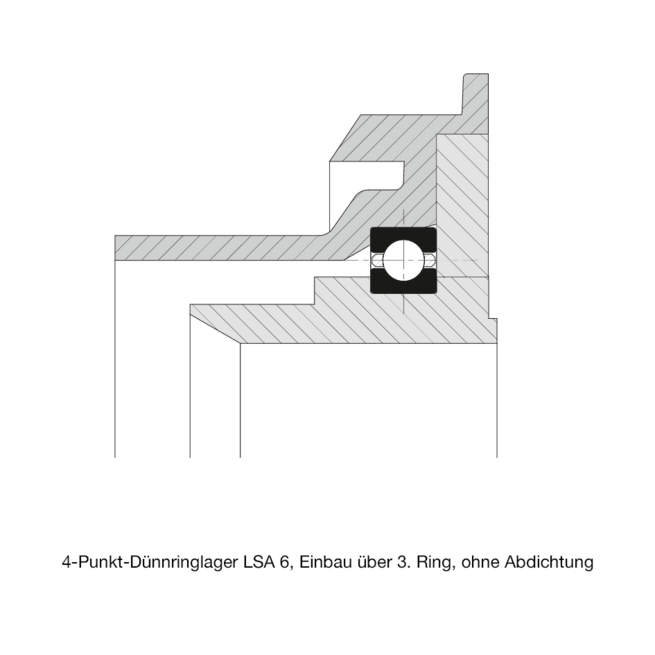

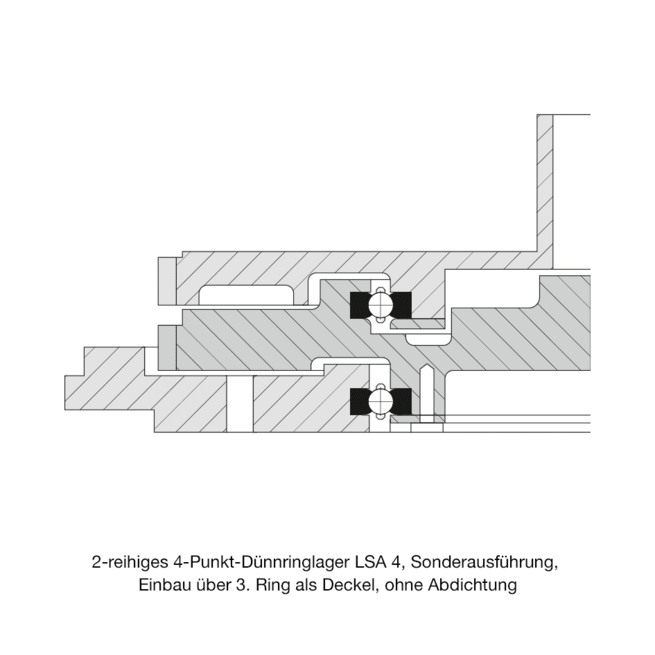

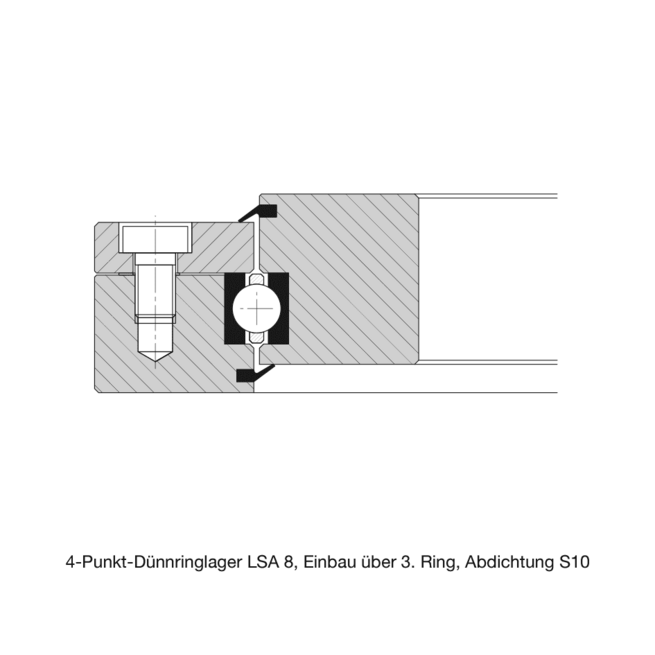

Konstruktionsbeispiele

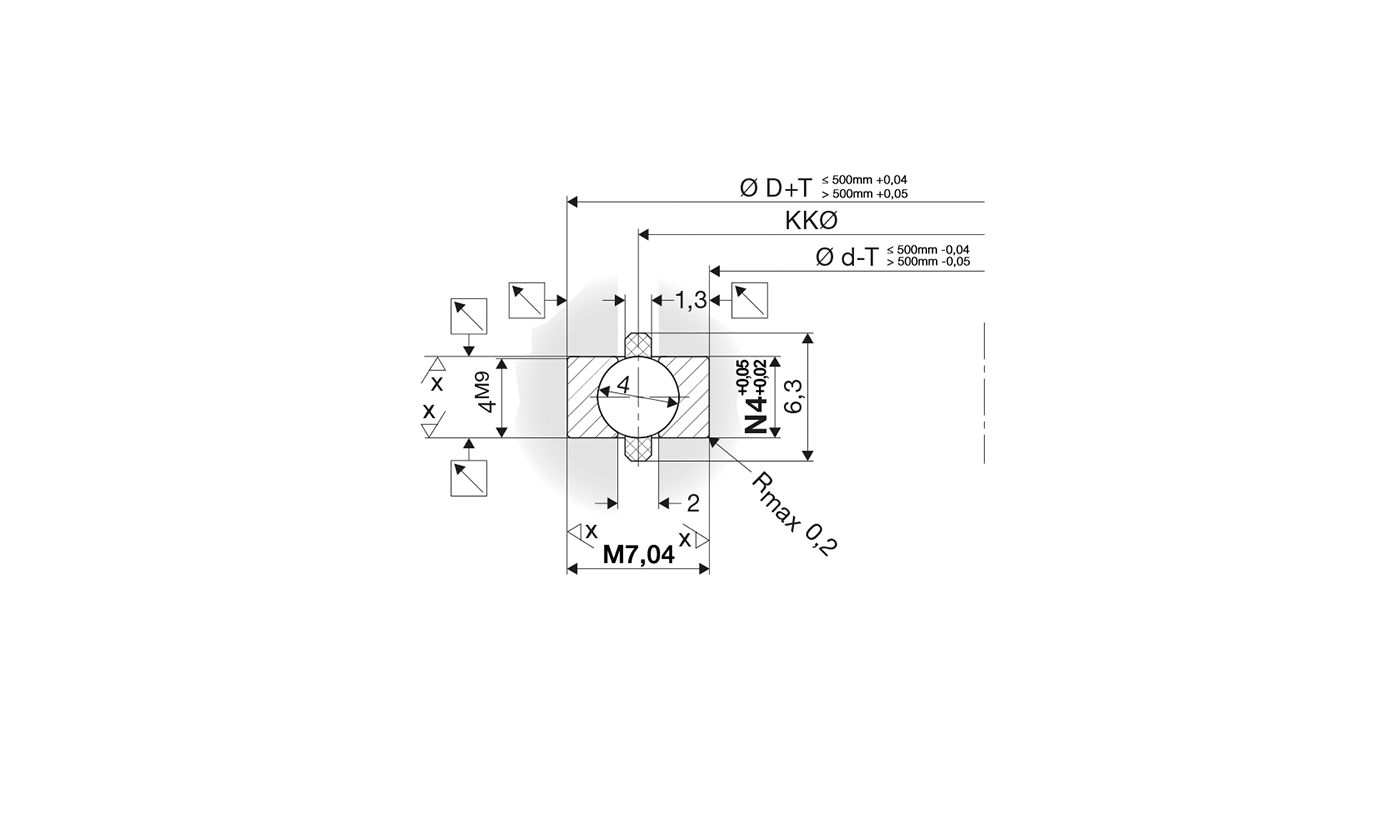

Datentabelle
| Abmessungen mm | Tragzahlen kn | Stat. M. kNm | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Name | d inch | D | d | C0a | C0r | Ca | Cr | C0m | Gewicht kg |
| LSA4-04.0 | 4,0 | 115,68 | 101,6 | 38 | 18 | 9 | 8 | 1,0 | 0,06 |
| LSA4-04.5 | 4,5 | 128,38 | 114,3 | 42 | 20 | 9 | 8 | 1,2 | 0,07 |
| LSA4-05.0 | 5,0 | 141,08 | 127,0 | 47 | 22 | 10 | 8 | 1,5 | 0,07 |
| LSA4-05.5 | 5,5 | 153,78 | 139,7 | 51 | 24 | 10 | 9 | 1,8 | 0,08 |
| LSA4-06.0 | 6,0 | 166,48 | 152,4 | 56 | 26 | 10 | 9 | 2,1 | 0,09 |
| LSA4-06.5 | 6,5 | 179,18 | 165,1 | 61 | 28 | 11 | 9 | 2,5 | 0,09 |
| LSA4-07.0 | 7,0 | 191,88 | 177,8 | 65 | 31 | 11 | 9 | 2,8 | 0,10 |
| LSA4-07.5 | 7,5 | 204,58 | 190,5 | 70 | 33 | 11 | 10 | 3,2 | 0,11 |
| LSA4-08.0 | 8,0 | 217,28 | 203,2 | 74 | 35 | 11 | 10 | 3,7 | 0,12 |
| LSA4-08.5 | 8,5 | 229,98 | 215,9 | 79 | 37 | 12 | 10 | 4,1 | 0,12 |
| LSA4-09.0 | 9,0 | 242,68 | 228,6 | 83 | 39 | 12 | 10 | 4,6 | 0,13 |
| LSA4-09.5 | 9,5 | 255,38 | 241,3 | 88 | 41 | 12 | 10 | 5,1 | 0,14 |
| LSA4-10.0 | 10,0 | 268,08 | 254,0 | 92 | 43 | 12 | 11 | 5,7 | 0,14 |
| LSA4-11.0 | 11,0 | 293,48 | 279,4 | 102 | 48 | 13 | 11 | 6,8 | 0,16 |
| LSA4-12.0 | 12,0 | 318,88 | 304,8 | 110 | 52 | 13 | 11 | 8,1 | 0,17 |
| LSA4-13.0 | 13,0 | 344,28 | 330,2 | 119 | 56 | 14 | 12 | 9,5 | 0,19 |
| LSA4-14.0 | 14,0 | 369,68 | 355,6 | 128 | 60 | 14 | 12 | 11,0 | 0,20 |
| LSA4-15.0 | 15,0 | 395,08 | 381,0 | 138 | 65 | 14 | 12 | 12,6 | 0,21 |

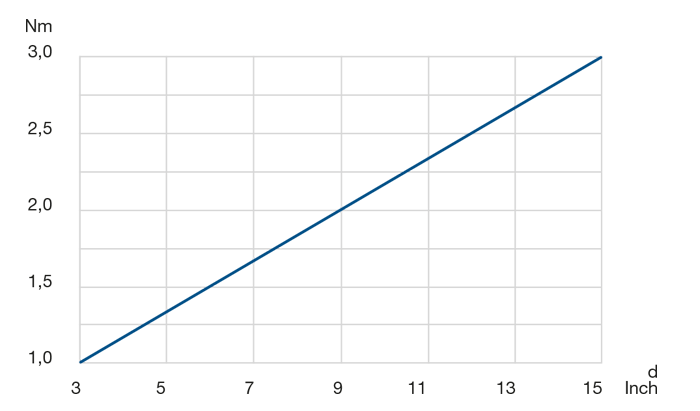

Drehwiderstand

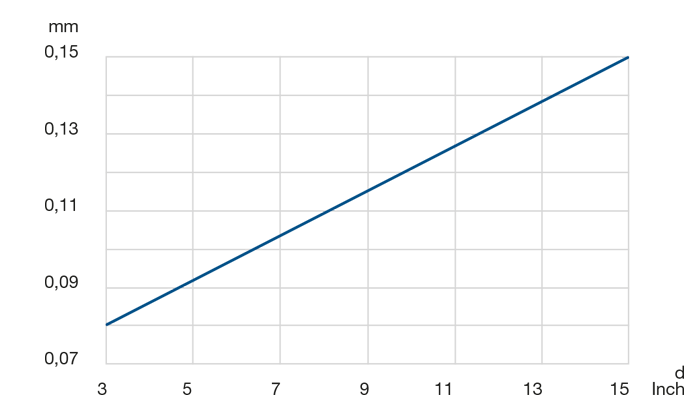

Rund- und Planlauf
