Rollenlager Typ LVW

Name: LVW-0200
Brand: Franke
SKU: 616203

616203

Lagerdurchmesser KK

Sondergrößen auf Anfrage

Stückpreis:		-,- EUR
Preis		-,- EUR

Menge

Beschreibung

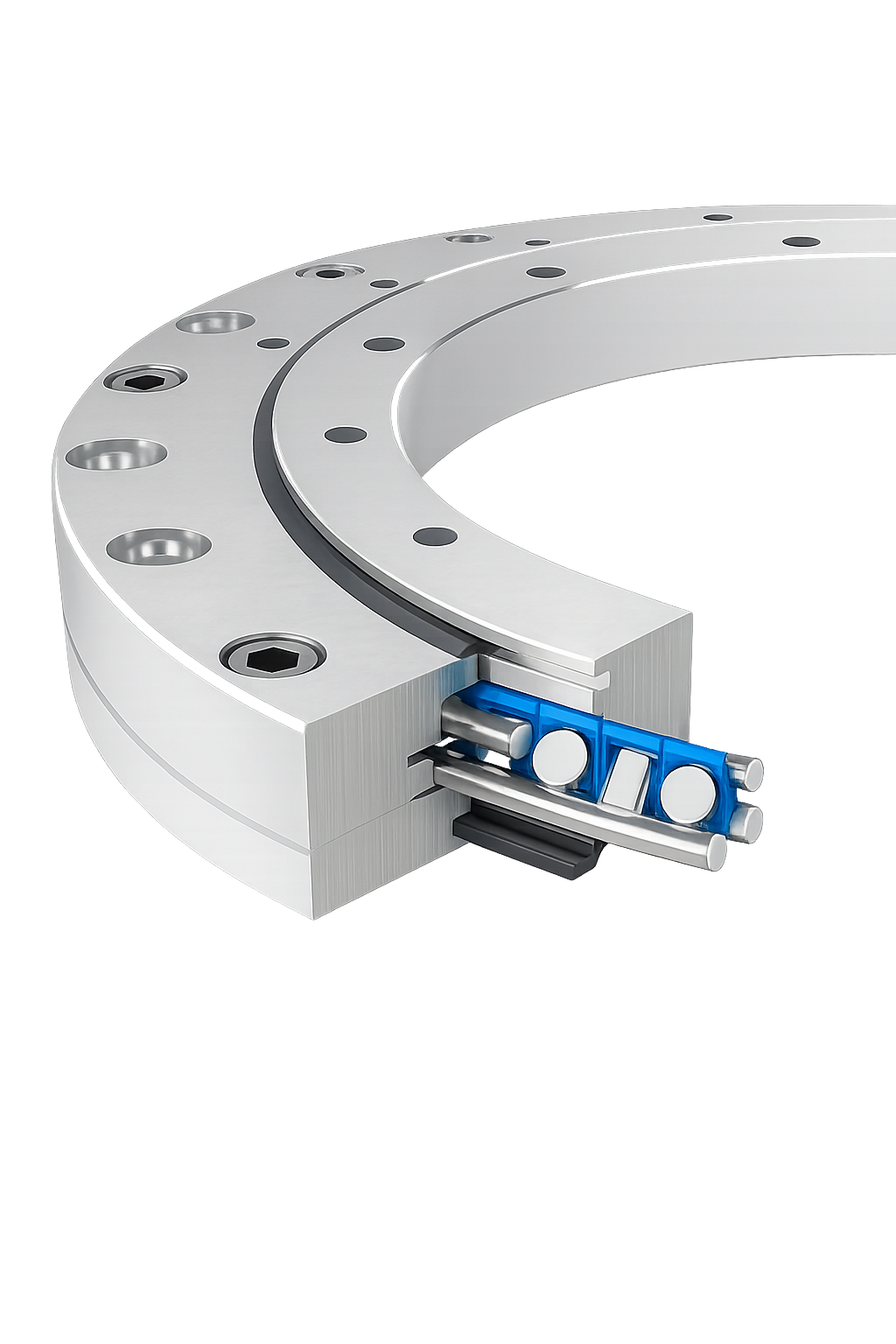

Franke Drehverbindungen vom Typ LVW eignen sich für mittlere Drehgeschwindigkeiten und Genauigkeiten. Sie überzeugen durch einen leichten Lauf selbst bei hoher Momentenbelastung, eine hohe Steifigkeit und ein geringes Gewicht durch die Aluminiumbauweise.

Die kreuzweise angeordneten Laufrollen nehmen hohe Belastungen aus allen Richtungen auf. Drehverbindungen vom Typ LVW sind unempfindlich gegenüber Stößen und Vibrationen. Anders als ein Lagerelement liefert die LVW eine komplett vormontierte Einheit: Innen- und Außenring aus eloxiertem Aluminium mit fertigen Befestigungsbohrungen. So lässt sie sich direkt zwischen zwei Bauteilen verschrauben, ohne dass eine eigene Anschlusskonstruktion nötig ist.

Werkstoffe

Innen-/Außenring: Aluminium, eloxiert
Kugellaufringe: gehärteter und vergüteter Chrom-Silizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR

Einsatztemperatur

–30 °C bis +80 °C, kurzfristig bis +100 °C

Umfangsgeschwindigkeit

Max. 2 m/s

Schmierstoff

Shell Gadus S3 V220 C2

Nachschmierung

Über Schmiernippel nach DIN 3405

Laufruhe
Genauigkeit
Drehzahl
Steifigkeit
Montage
Preis

Datentabelle

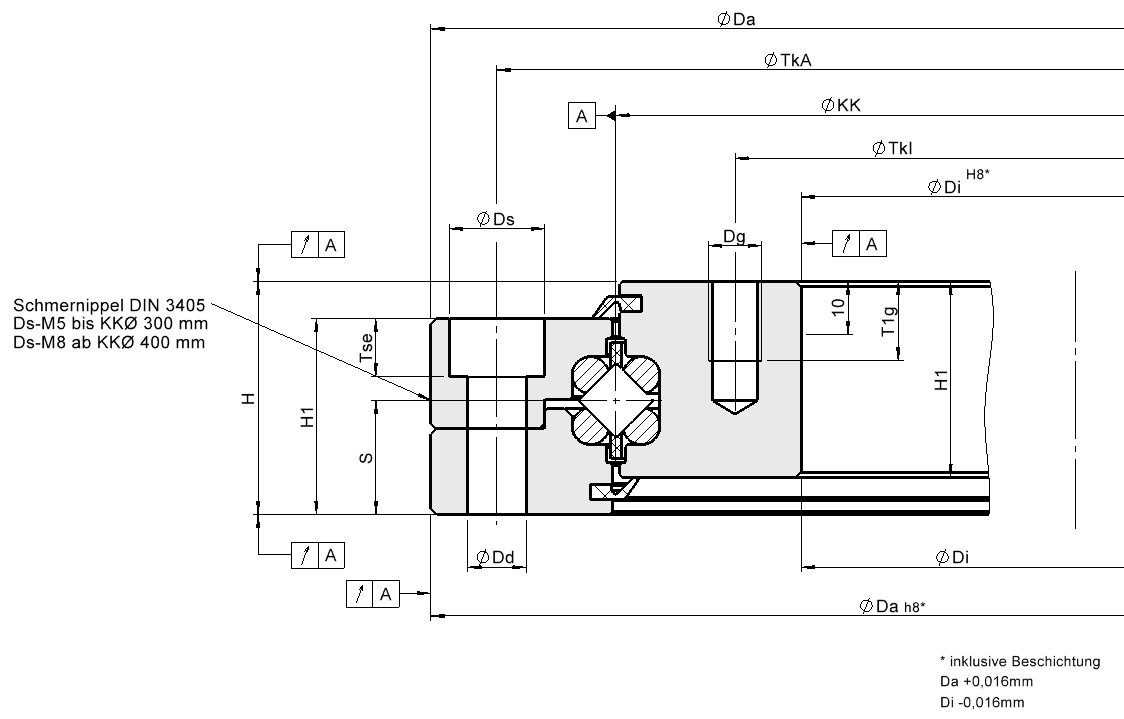

		Abmessungen mm											Befestigung je Ring
Name	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI
LVW-0200	200	11	6.6	34	27	M6	6.8	10	250	150	235	165	8
LVW-0300	300	15	9	38	31	M8	9	15	360	240	340	260	12
LVW-0400	400	18	11	44	37	M10	11	15	470	330	445	355	14
LVW-0500	500	20	14	49	42	M12	13	20	580	420	550	450	14

		Tragzahlen kN				Stat. M. kNm
Name	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LVW-0200	200	109	44	41	21	4,4	2,38
LVW-0300	300	164	66	47	25	9,8	4,80
LVW-0400	400	354	141	91	48	28,3	9,40
LVW-0500	500	444	177	99	52	44,4	14,90
