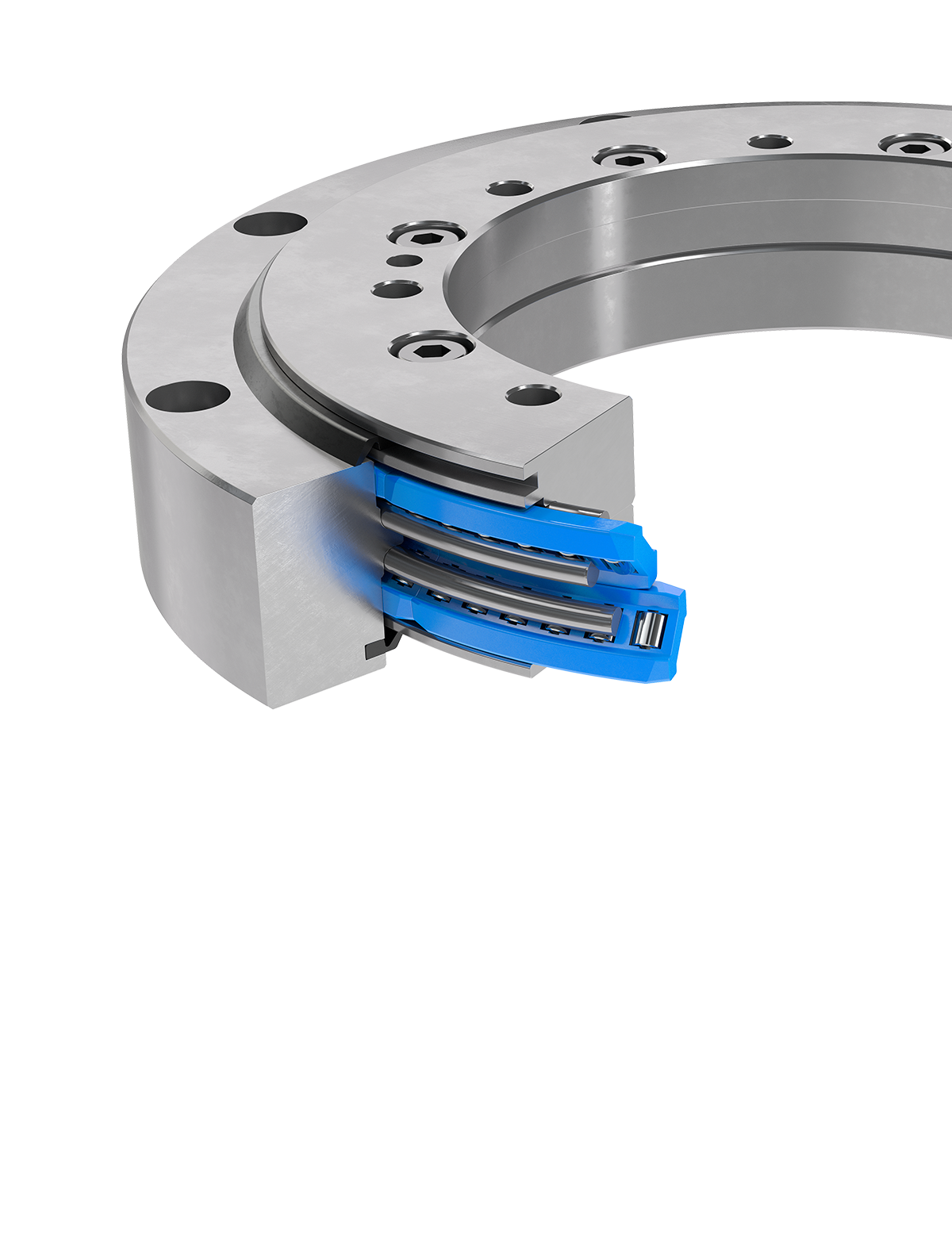

Drehverbindung aus Aluminium, 2-reihig
Schrägrollenlager Typ LVG
604617
| Stückpreis: |  |
-,- EUR |
| Preis | |
-,- EUR |
Werkstoffe
Kugellaufringe: gehärteter und vergüteter Chrom-Sillizium Stahl
Wälzkörper: gehärteter Wälzlagerstahl
Käfig: Polyamid bzw. thermoplastisches Polyurethan
Dichtung: NBR
Einsatztemperatur
Umfangsgeschwindigkeit
Schmierstoff
Nachschmierung
| Laufruhe | |
| Belastbarkeit | |
| Drehzahl | |
| Steifigkeit | |
| Gewicht | |
| Preis |
Datentabelle

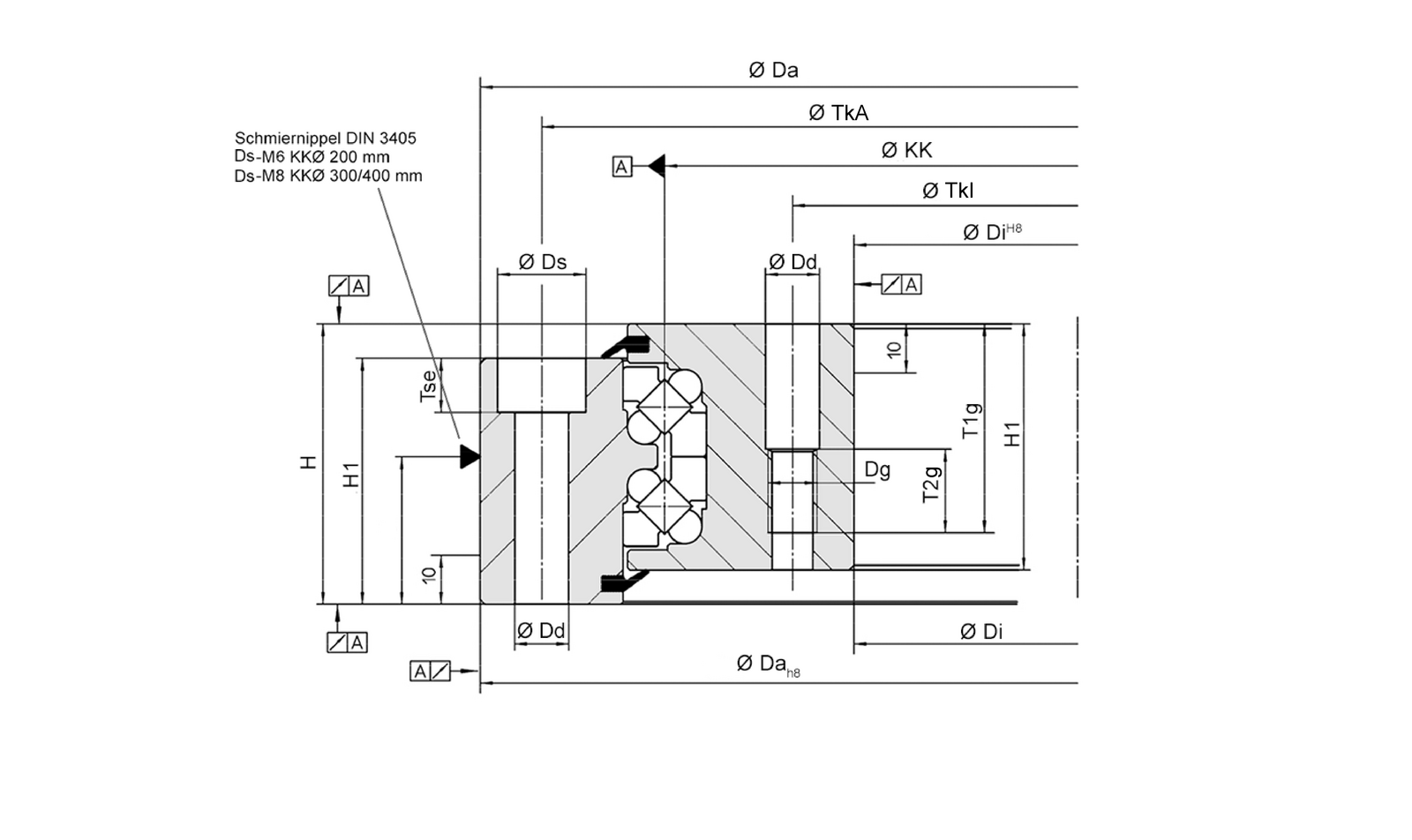

| Abmessungen mm | Befestigung je Ring | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm | Ds | Dd | H | H1 | Dg | Tse | T1g | T2g | Dah8 | DiH8 | TkA | TkI | |
| LVG-0200 | 200 | 15 | 9 | 47 | 40 | M8 | 9 | 35 | 15 | 262 | 140 | 243 | 159 | 8 |
| LVG-0300 | 300 | 18 | 11 | 57 | 50 | M10 | 11 | 43 | 17 | 375 | 223 | 350 | 248 | 14 |
| LVG-0400 | 400 | 18 | 11 | 57 | 50 | M10 | 11 | 43 | 17 | 475 | 323 | 450 | 348 | 14 |
| Tragzahlen kN | Stat. M. kNm | ||||||
|---|---|---|---|---|---|---|---|
| Name | KKØ mm | C0a | C0r | Ca | Cr | C0m | Gewicht kg |
| LVG-0200 | 200 | 309 | 124 | 39 | 36 | 12,4 | 4,10 |
| LVG-0300 | 300 | 617 | 247 | 78 | 72 | 37,1 | 9,30 |
| LVG-0400 | 400 | 827 | 331 | 90 | 83 | 66,2 | 12,40 |

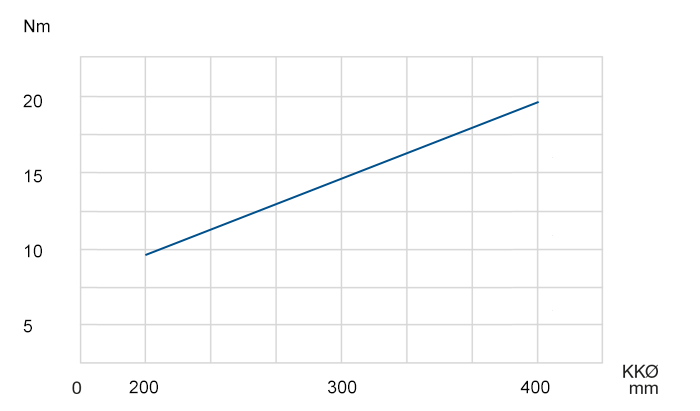

Drehwiderstand

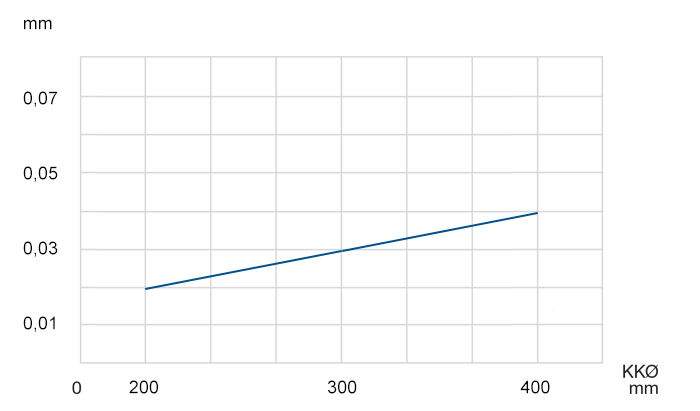

Rund- und Planlaufgenauigkeit
