Cuscinetto con piste di rotolamento rettificate

Cuscinetti a sfere tipo LEL

Name: LEL1.5-0070
Brand: Franke
SKU: 68470A

68470A

Selezione tipo

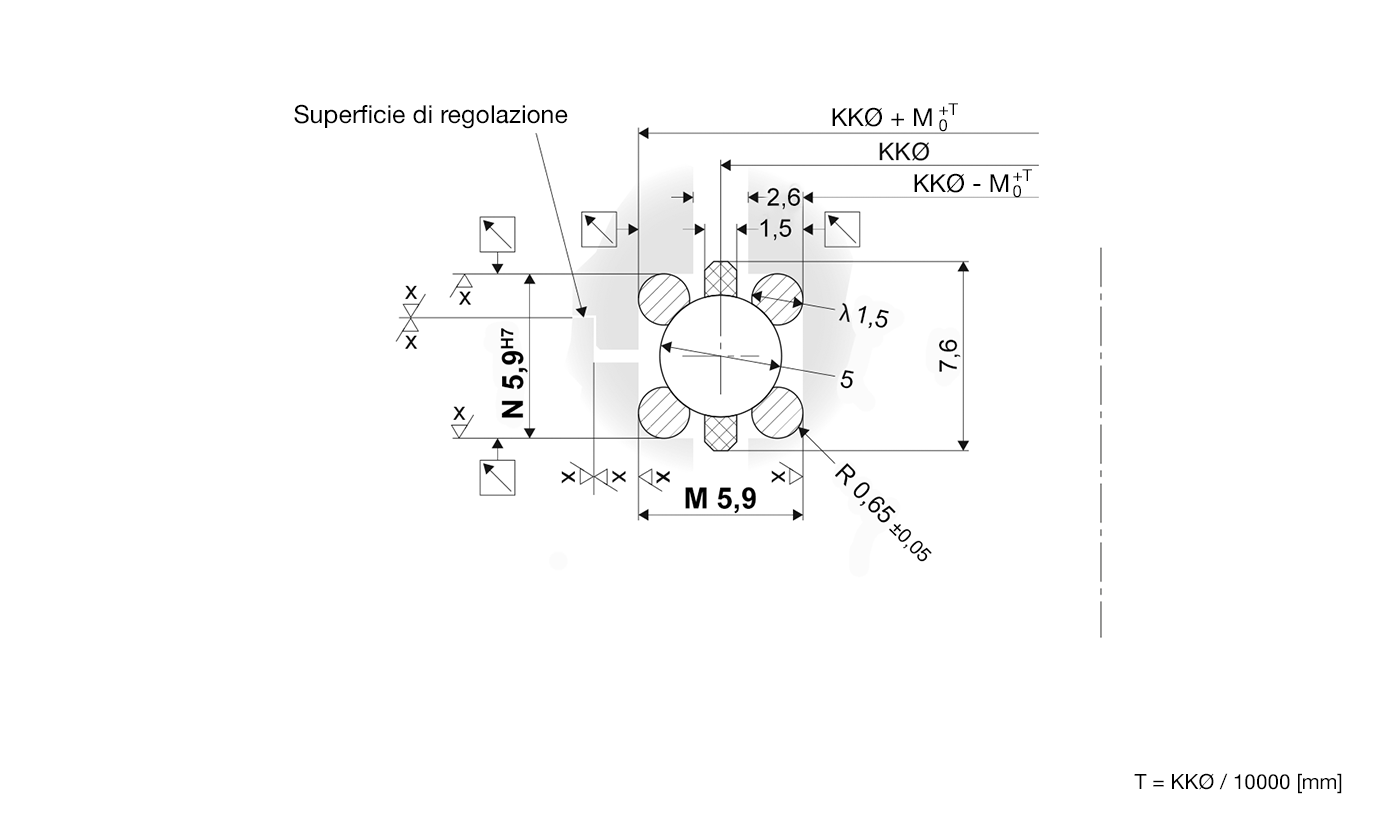

Dimensioni e tabelle dati

Bearing diameter KK

Dimensioni speciali su richiesta

Prezzo unitario:		-,- EUR
Prezzo		-,- EUR

Quantità

Descrizione

I cuscinetti in elementi su filo Franke della serie LEL sono adatti per le principali applicazioni dove precisione e scorrevolezza sono richiesti. Grazie alla pista di scorrimento temprata e rettificata CNC e correttamente adattata al diametro delle sfere, rappresentano la massima espressione in tema di cuscinetti su filo. I cuscinetti in elementi della serie LEL consentono la massima libertà di progettazione della struttura circostante. Lo spazio di montaggio è compreso tra 5,9 mm e 20,9 mm. Per esigenze particolari sono possibili diametri delle piste fino a 20 mm abbinate con sfere fino a 50mm.

Materiale

Anelli di scorrimento: acciaio al cromo-silicio temprato e rinvenuto

Elemento volvente: acciaio temprato per cuscinetti volventi

Gabbia: poliammide o poliuretano termoplastico

Temperatura di esercizio

da -30 °C a +80 °C, per brevi periodi fino a +100 °C

Velocità periferica

Max. 5 m/s, senza guarnizione max. 10 m/s

Lubrificante

Klüber Isoflex Topas NCA52 (consigliato)

Scorrevolezza
Precisione
Velocità
Rigidità
Montaggio
Prezzo

Tabella dati

		Capacità di carico kN				Momento statico kNm
Nome	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Peso kg
LEL1.5-0070	70	14	6	8	7	0,2	0,03
LEL1.5-0080	80	16	7	8	7	0,3	0,03
LEL1.5-0090	90	18	8	8	7	0,4	0,04
LEL1.5-0100	100	19	9	9	8	0,5	0,04
LEL1.5-0110	110	21	10	9	8	0,6	0,04
LEL1.5-0120	120	23	11	9	8	0,7	0,05
LEL1.5-0130	130	26	12	10	8	0,8	0,05
LEL1.5-0140	140	28	13	10	9	0,9	0,06
LEL1.5-0150	150	30	14	10	9	1,0	0,06
