FDG inossidabile leggera

Name: FDG12R
Brand: Franke
SKU: FDGR12#64970LN#84495LN

FDG12_0200

Ambito di fornitura

Coppia di rotaie profilate + coppia di pattini a rulli

Coppia di rotaie profilate

Coppia di pattini a rulli

Size

Tabelle dimensioni e dati

Lunghezza rotaia

200 - 4.000 mm altre lunghezze su richiesta

Numero di paia di pattini a rulli per rotaia

Prezzo unitario:		-,- EUR
Prezzo Coppia di rotaie profilate		-,- EUR/m
Prezzo Coppia di pattini a rulli		-,- EUR/m
Prezzo totale:		-,- EUR

Quantità

Descrizione

Le guide lineari Franke FDG sono adatte per compiti di movimento lineare in tutti i settori. Sono particolarmente convincenti in applicazioni sensibili ai costi in ambienti difficili e con requisiti ridotti di capacità di carico. Le rotaie possono essere fornite in lunghezze da 200 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Corsa

Corpo unico da 200 mm a 4000 mm, accoppiamento a richiesta

Materiale

Piastra del cursore, pattini e corpo rotaia: alluminio anodizzato
Vie di scorrimento: Acciaio inossidabile
Cuscinetti: Acciaio inossidabile

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

10 m/s

Posizione di montaggio

Qualunque

Lubrificante

Lubrificato a vita, esente da manutenzione

Rullo:	Ball bearing
Pista di rotolamento:	NIRO steel

Portata
Dinamica
Resistente alla corrosione
Amagnetico
Senza lubrificante
Prezzo

Tabella dati

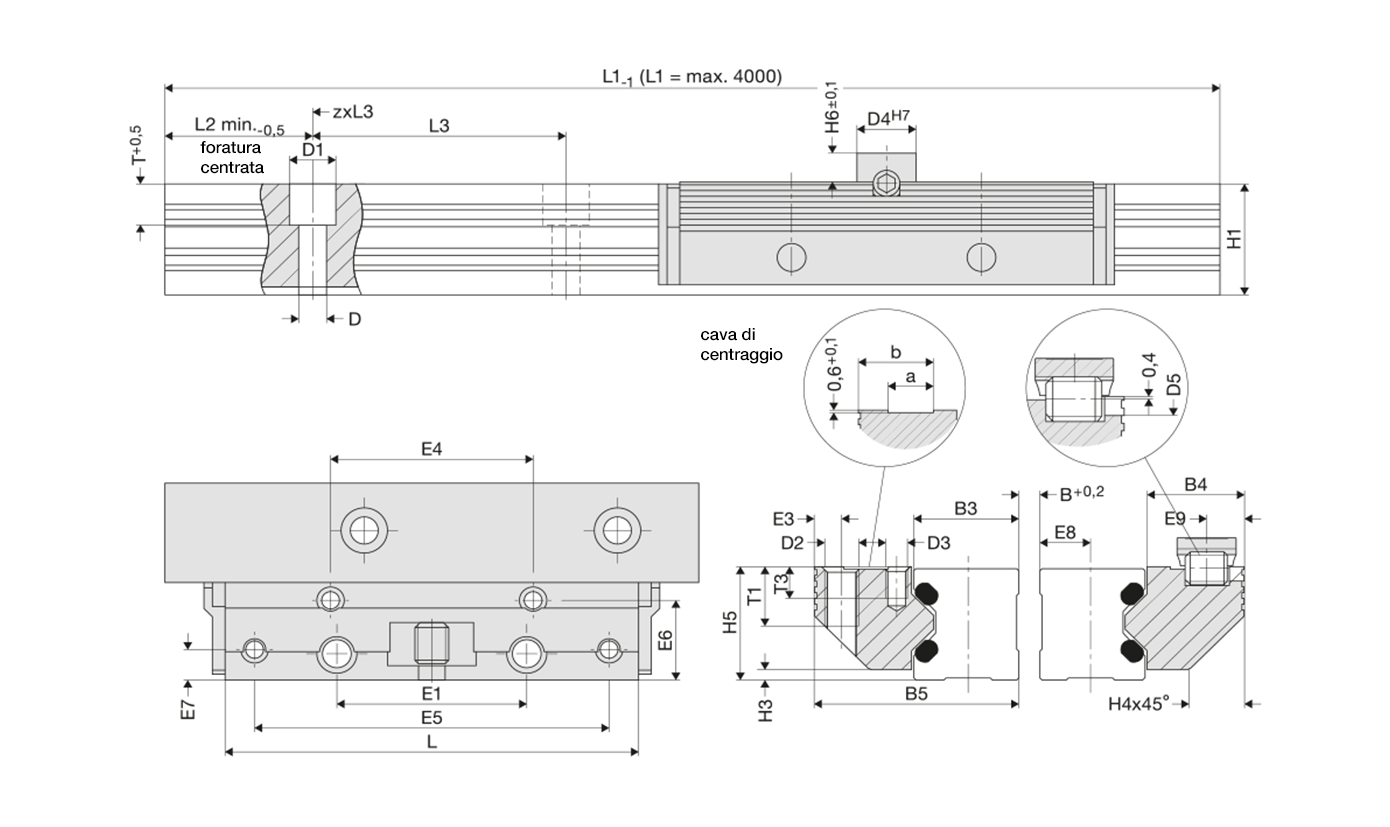

Coppia di rotaie singole leggere FDG inossidabile leggero

Dimensione	Dimensioni mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	-	15.2	M4	-	-	M5	10	4	30	4.4	34	68
20	92	40.9	23	-	20.4	M5	-	-	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	-	22.9	M5	-	-	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	-	32.9	M6	-	-	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	-	36.4	M8	-	-	M12	14	6	80	9.9	83	146

Dimensione	Dimensioni mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	-	5.9	-	2	8	5	-	-	-	7.5	5	12.5
20	16.9	5.9	-	5.9	-	2	11	5	-	-	-	8	7.5	16
25	19.4	7.4	-	8.9	-	2.5	13	7	-	-	-	7	10.5	17.5
35	28.4	8.9	-	8.9	-	3.5	20	7	-	-	-	8.5	12.5	26
45	30.9	9.9	-	8.9	-	4	22	7	-	-	-	9.5	15.5	31

Dimensione	Capacità di carico N		Valori di carico del momento della coppia di pattini a rotelle Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Rotaia/m
12	620	170	0,08*(B+30,3)	0,3*(B+30,3)	2.4	8.9	0.07	0.4
15	700	230	0,10*(B+36,5)	0,35*(B+36,5)	4	12	0.12	-
20	940	300	0,15*(B+47,0)	0,50*(B+47,0)	6	19	0.23	-
25	1500	700	0,35*(B+58,4)	0,70*(B+58,4)	15	32	0.35	-
35	3100	1400	0,70*(B+85,0)	1,50*(B+85,0)	42	95	1	-
45	6300	2700	1,40*(B+109,0)	3,10*(B+109,0)	103	238	1.8	-
