Tavola rotante tipo LTA

Name: LTA100
Brand: Franke
SKU: 91800A

91800A

nominal diameter

100

200

Prezzo unitario:		-,- EUR
Prezzo		-,- EUR

Quantità

Descrizione

Le tavole rotanti Franke LTA sono unità di posizionamento pronte per il montaggio, leggere e compatte. Si distinguono per le elevate prestazioni in termini di velocità abbinate ad elevate capacità di carico. Le tavole rotanti Franke LTA sono versatili e si adattano ad applicazioni in processi di lavorazione, handling e montaggio.

Materiale

Piastra di base: Alluminio

Struttura principale: V2A

Anelli di scorrimento: Acciaio cromo silicio temprato

Elementi volventi: Acciaio per cuscinetti temprato

Ingranaggio per vite senza fine: Lega di bronzo resistente all'usura

Vite senza fine: CK45N temprato e rettificato

Temperatura di esercizio

da -10 °C a +80 °C

Posizione di montaggio

Qualsiasi, preferibilmente orizzontale

Lubrificante

Grasso per cuscinetti

Opzioni

Interruttori di prossimità induttivi, flangia/frizione per il montaggio del motore, motorizzazione

Precisione
Velocità
Gamma Ø
Prezzo

Tabella dati

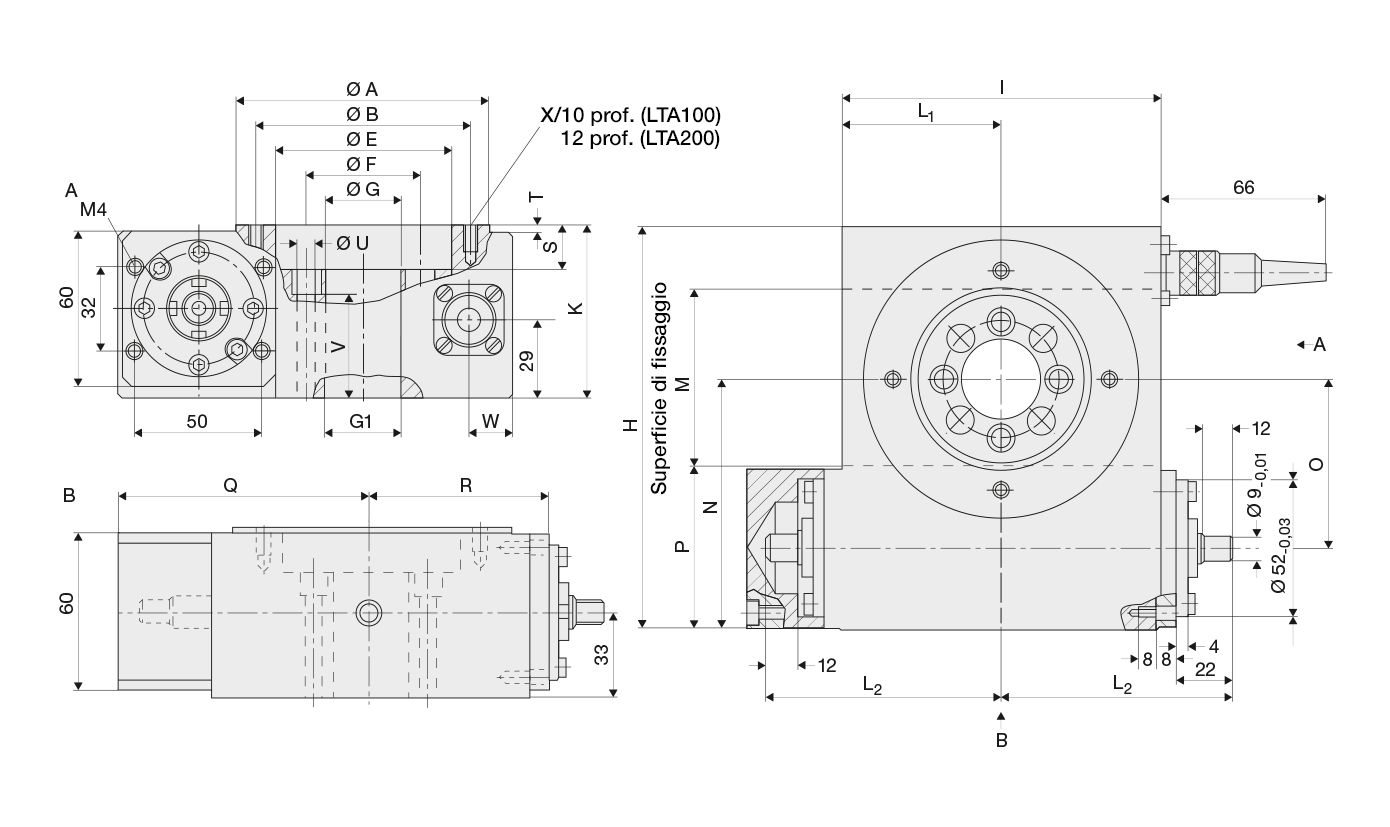

LTA – Tabella 1
Nome	Diametro nominale mm	Dimensioni mm
	A	B	ØE^H7/_{6 tief}	ØF	ØG	ØG₁^H7_{12 tief}	H	I	K	L₁	L₂
LTA100	100	85	70	45	30	-	155	125	65	0	62.5
LTA200	200	175	160	130	110	-	255	220	70	0	110

LTA – Tabella 2
Nome	Diametro nominale mm	Capacità di carico kN		Dimensioni mm
	A	C₀	C	M	N	P	Q	R	S	T	U	V	W	X
LTA100	100	0	0	70	96	61	99.5	69.5	17	2	4xø6,6	0	17	4xM6
LTA200	200	0	0	165	145.5	63	147	117	22	7	6xø9,0	0	22	6xM8

LTA – Tabella 3
Nome	Diametro nominale mm	Momento di ribaltamento Nm	Velocità di ingresso U/min	Rapporto di riduzione	Velocità di uscita U/min	Peso kg
	A	C_0m	N_{1 max}	i	N_{2 max}
LTA100	100	289	1800	18:1	100	5.5
LTA200	200	433	2200	36:1	61	10

Resumeto delle prestazioni			LTA100	LTA200
Rapporto di riduzione			18:1	36:1
Coppia di ingresso	M_1max	Nm	5	5
Coppia di uscita	M_2max	Nm	54	108
Precisione plana/rotazione		µm	30	30
Precisione di posizionamento		sec	160	120
Ripetibilità		sec	20	14
