Coppia di rotaie singole e coppia di pattini
FDD amagnetica
FDI25_0200
| Prezzo unitario: |  |
-,- EUR |
| Prezzo Coppia di rotaie profilate | |
-,- EUR/m |
| Prezzo Coppia di pattini a rulli | |
-,- EUR/m |
| Prezzo totale: | |
-,- EUR |
Descrizione
Corsa
Materiale
Vie di scorrimento: acciaio amagnetico
Cuscinetti: acciaio amagnetico
Temperatura di esercizio
Velocità massima
Posizione di montaggio
Lubrificante
| Rullo: | Needle bearing |
| Pista di rotolamento: | non-magnetic steel |
| Portata | |
| Dinamica | |
| Resistente alla corrosione | |
| Amagnetico | |
| Senza lubrificante | |
| Prezzo |

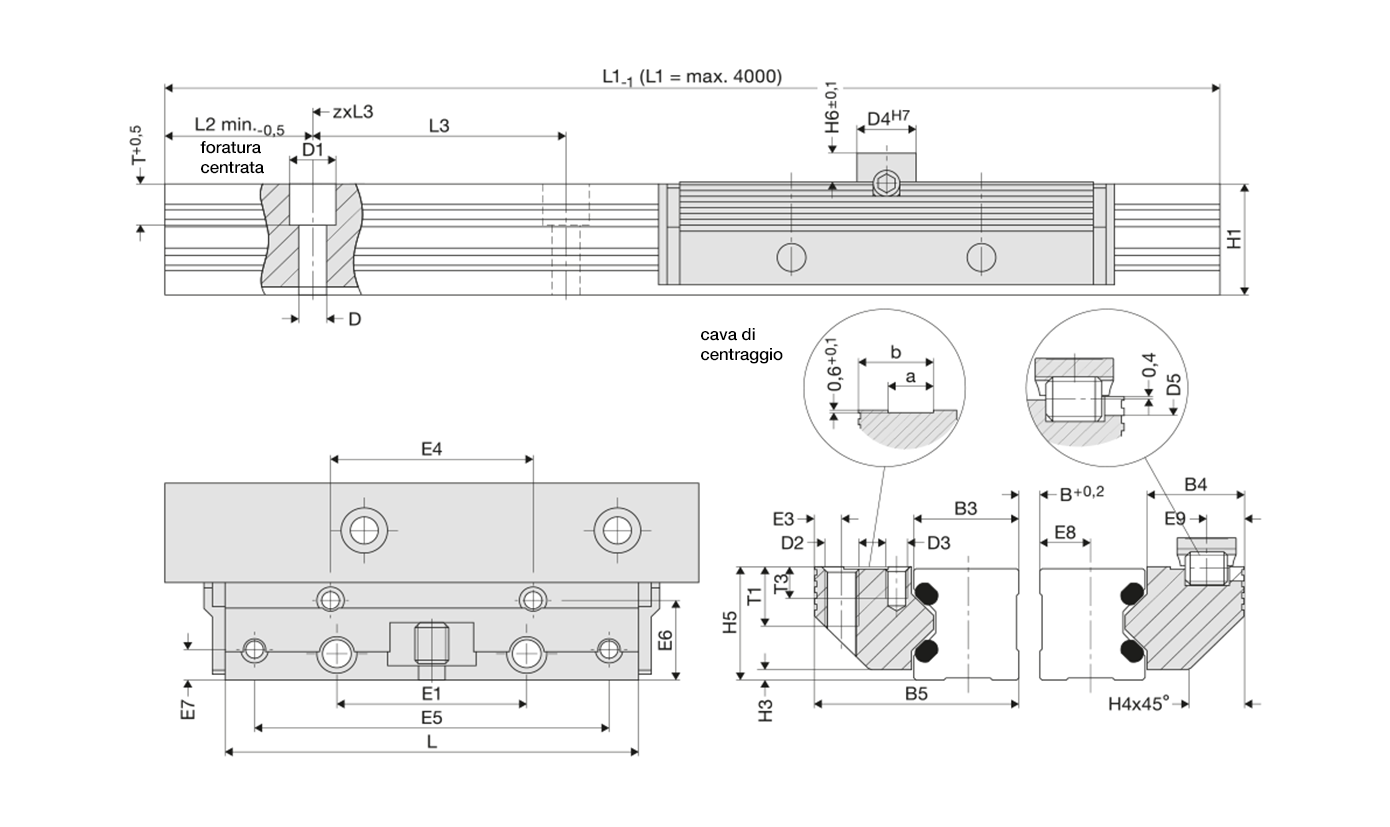

Tabella dati
| Dimensione | Dimensioni mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 25 | 98 | 48.4 | 27.5 | 25 | 22.9 | M5 | 6.6 | 11 | M8 | 14 | 6 | 45 | 6.4 | 48 | 84 |
| Dimensione | Dimensioni mm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L2 | L3 | T | T3 | a | b | |
| 25 | 19.4 | 7.4 | 12 | 8.9 | 27 | 2.5 | 13 | 7 | 10 | 60 | 10 | - | 10.5 | 17.5 |
| Dimensione | Capacità di carico N | Valori di carico del momento della coppia di pattini a rotelle Nm | Peso kg | |||||
|---|---|---|---|---|---|---|---|---|
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | RSP | Rotaia/m | |
| 25 | 1200 | 1600 | 0,80*(B+58,4) | 0,60*(B+58,4) | 35 | 25 | 0.35 | 1.8 |
