Tavola rotante tipo LTB

Name: LTB125
Brand: Franke
SKU: 91042A

91042A

nominal diameter

125

175

265

400

Prezzo unitario:		-,- EUR
Prezzo		-,- EUR

Quantità

Descrizione

Le tavole rotanti Franke tipo LTB sono unità di posizionamento con ampio centro libero, pronte per l'installazione. La struttura in alluminio conferisce estrema leggerezza alla tavola. Le tavole LTB possono supportare carichi elevati ed hanno un'eccellente precisione angolare e risoluzione. Possono essere utilizzati in un'ampia gamma di applicazioni e sono adatti soprattutto per compiti di movimento e posizionamento nel campo della misura, del collaudo e del montaggio.

Materiale

Struttura principale: Aluminium ribbed

Anelli di scorrimento: Acciaio cromo silicio temprato

Elementi volventi: Acciaio per cuscinetti temprato

Ingranaggio per vite senza fine: Lega di bronzo resistente all'usura

Vite senza fine: CK45N temprato e rettificato

Temperatura di esercizio

da -10 °C a +80 °C

Posizione di montaggio

Qualsiasi, preferibilmente orizzontale

Lubrificante

Grasso per cuscinetti

Opzioni

Interruttori di prossimità induttivi, flangia/frizione per il montaggio del motore, motorizzazione

Precisione
Velocità
Gamma Ø
Prezzo

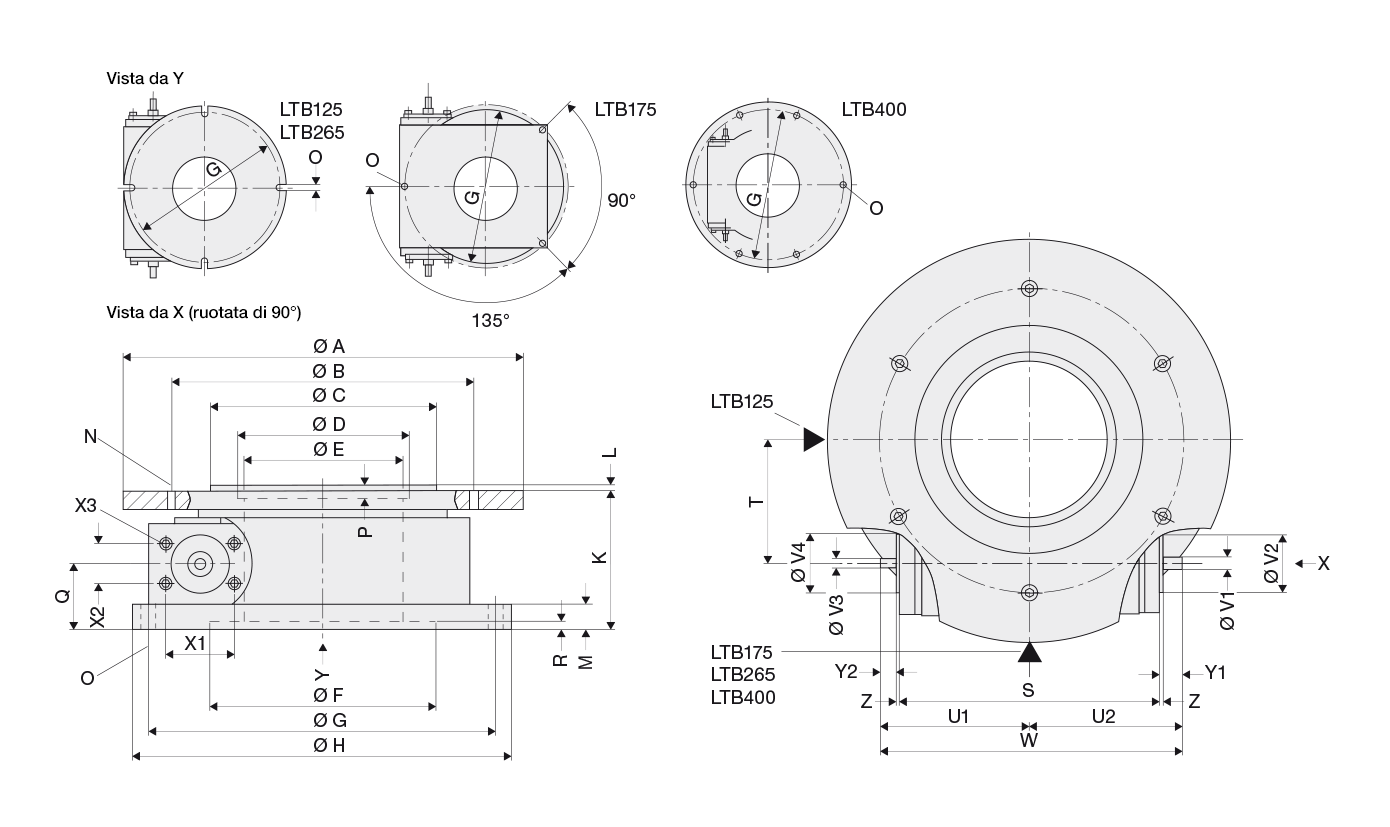

Tabella dati

LTB – Tabella Parte 1
Nome	Diametro nominale mm	Dimensioni mm
	A	B	C^g6	D^H7	E	F^H7	G	H	K	L	M	N
LTB125	125	100	-	70	70	100	150	165	75	-	10	4xM5
LTB175	175	126	-	102	70	102	178	-	82	-	12	6xM6
LTB265	265	200	150	-	105	150	230	250	90	-	16	6xM10
LTB400	400	340	300	200	190	270	380	400	100	-	16	6xM10

LTB – Tabella Parte 2
Nome	Diametro nominale mm	Capacità di carico kN		Dimensioni mm
	A	C₀	C	O	P	Q	R	S	T	U1	U2	V¹ g6	V² g6	V³ g6	V⁴ g6	W
LTB125	125	0	0	4x7,0	5	34	5	112	60	67.5	67.5	0	6	22	6	135
LTB175	175	0	0	3x6,6	4	31	4	152	63	98	98	0	6	52	6	196
LTB265	265	0	0	4x10,0	-	43	5	171	81	95	98	0	8	38	6	193
LTB400	400	0	0	6x11,0	5	43	5	229	139	124	127	0	8	38	6	251

LTB – Tabella Parte 3
Nome	Diametro nominale mm	Momento di ribaltamento Nm	Velocità di ingresso U/min	Rapporto di riduzione	Velocità di uscita U/min	Peso kg
	A	C_0m	N_{1 max}	i	N_{2 max}
LTB125	125	110	2500	360:1	7	3
LTB175	175	140	2500	360:1	7	6
LTB265	265	310	2500	360:1	7	10
LTB400	400	1780	2500	360:1	7	27

Resumeto delle prestazioni			LTB125	LTB175	LTB265	LTB400
Rapporto di riduzione			360:1	360:1	360:1	360:1
Coppia di ingresso	M_1max	Nm	0.7	0.9	1.5	2
Coppia di uscita	M_2max	Nm	70	75	160	290
Precisione plana/rotazione		µm	20	20	20	30
Precisione di posizionamento		sec	80	80	70	50
Ripetibilità		sec	16	14	10	8
