FDI vacuum

Name: FDI12R
Brand: Franke
SKU: FDIR12#612393#84495NV

FDI12_0500

Ambito di fornitura

Coppia di rotaie profilate + coppia di pattini a rulli

Coppia di rotaie profilate

Coppia di pattini a rulli

Size

Tabelle dimensioni e dati

Lunghezza rotaia

500 - 4.000 mm altre lunghezze su richiesta

Numero di paia di pattini a rulli per rotaia

Prezzo unitario:		-,- EUR
Prezzo Coppia di rotaie profilate		-,- EUR/m
Prezzo Coppia di pattini a rulli		-,- EUR/m
Prezzo totale:		-,- EUR

Quantità

Descrizione

Le guide lineari Franke FDI sono dotate di cuscinetti a rullini compatibili con il vuoto e sono realizzate interamente in alluminio leggero. Design, materiali e lubrificanti speciali evitano il degassamento nel vuoto. Le rotaie possono essere fornite in lunghezze da 500 a 4000mm e su richiesta accoppiate per lunghezze infinite.

Corsa

Un pezzo da 500 mm a 4000 mm, corse maggiori a richiesta

Materiale

Pattini e corpo rotaia: alluminio, non anodizzato
Vie di scorrimento: acciaio inossidabile
Cuscinetti: in acciaio inossidabile a rullini senza gabbia.

Temperatura di esercizio

Da -20 °C a +80 °C

Velocità massima

1 m/s

Posizione di montaggio

Qualunque

Lubrificante

Lubrificato a vita con grasso adatto per alto vuoto, esente da manutenzione

Rullo:	Cuscinetto a rullini, adatto per vuoto
Pista di rotolamento:	Acciaio temprato

Portata
Dinamica
Resistente alla corrosione
Amagnetico
Senza lubrificante
Prezzo

Tabella dati

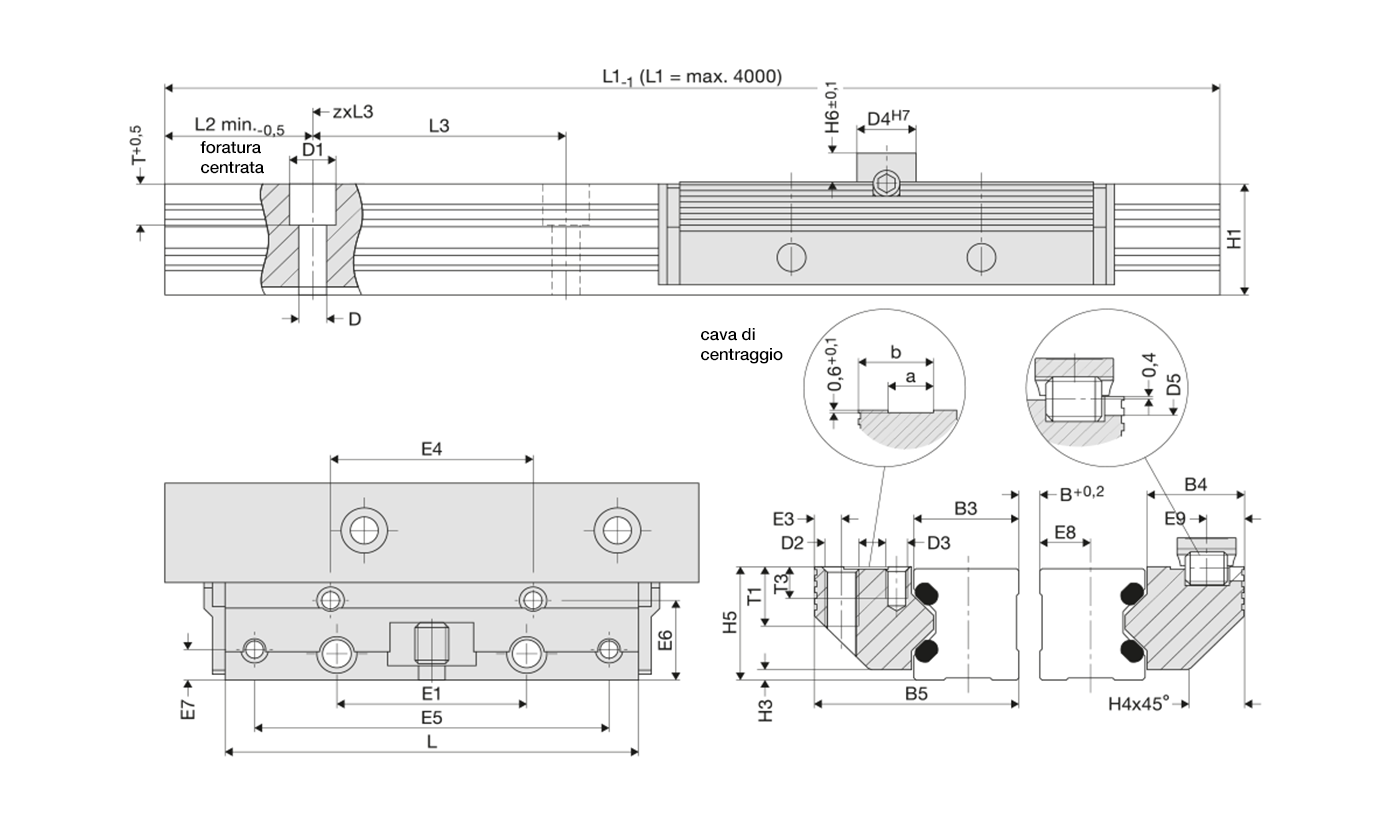

Coppia di rotaie singole leggere FDI Vacuum

Dimensione	Dimensioni mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Dimensione	Dimensioni mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Dimensione	Capacità di carico N		Valori di carico del momento della coppia di pattini a rotelle Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Rotaia/m
12	550	600	0,3*(B+30,3)	0,3*(B+30,3)	8.5	8	0.07	0.4
15	1350	1500	0,7*(B+36,5)	0,7*(B+36,5)	26	23	0.12	0.8
20	2150	2500	1,2*(B+47,0)	1,1*(B+47,0)	51.5	44	0.23	1.2
25	2900	4150	2,1*(B+58,4)	1,4*(B+58,4)	92	64	0.35	1.8
35	5000	7250	3,6*(B+85,0)	2,5*(B+85,0)	226	156	1	3.1
45	8500	10200	5,1*(B+109,0)	4,2*(B+109,0)	387	322	1.8	5
