Zeer dynamisch type FDH

Name: FDH25K
Brand: Franke
SKU: FDHK25#62570A#84363S

FDA25F0200

Leveringsomvang

Profielrail + wagen

Profielrail

Wagen

Size

Afmetingen en gegevens tabellen

Rail lengte

200 - 4.000 mm andere lengtes op aanvraag

Carriage

Cassette with clamps

Standard

Star knob for locking

Wagens niet monteren en afstellen

Aantal wagens per rail

Stukprijs:		-,- EUR
Prijs Profielrail		-,- EUR/m
Prijs Wagen		-,- EUR/m
Totaalprijs:		-,- EUR

Aantal

Beschrijving

Lineaire geleidingen van het type FDH zijn bijzonder geschikt voor lineaire bewegingen in dynamische pick & place-toepassingen. Uitgerust met looprollen met hoekcontactkogellagers maken ze piekwaarden in acceleratie en snelheid mogelijk, ideaal voor gebruik met lineaire motoren als aandrijfbron. De geleiderails zijn verkrijgbaar in lengtes van 200 mm tot 4000 mm en kunnen op verzoek worden aangesloten op een oneindige lengte.

Slaglengte

Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld

Materiaal

Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal

Bedrijfstemperatuur

−20 °C tot +80 °C

Maximale snelheid

10 m/s

Inbouwpositie

Elke

Smeermiddel

Levenslang gesmeerd, onderhoudsvrij

Rol:	Hoekcontactkogellager
Loopbaan:	Verenstaal, standaard

Draagvermogen
Dynamiek
Corrosiebestendig
Niet-magnetisch
Smeermiddelvrij
Prijs

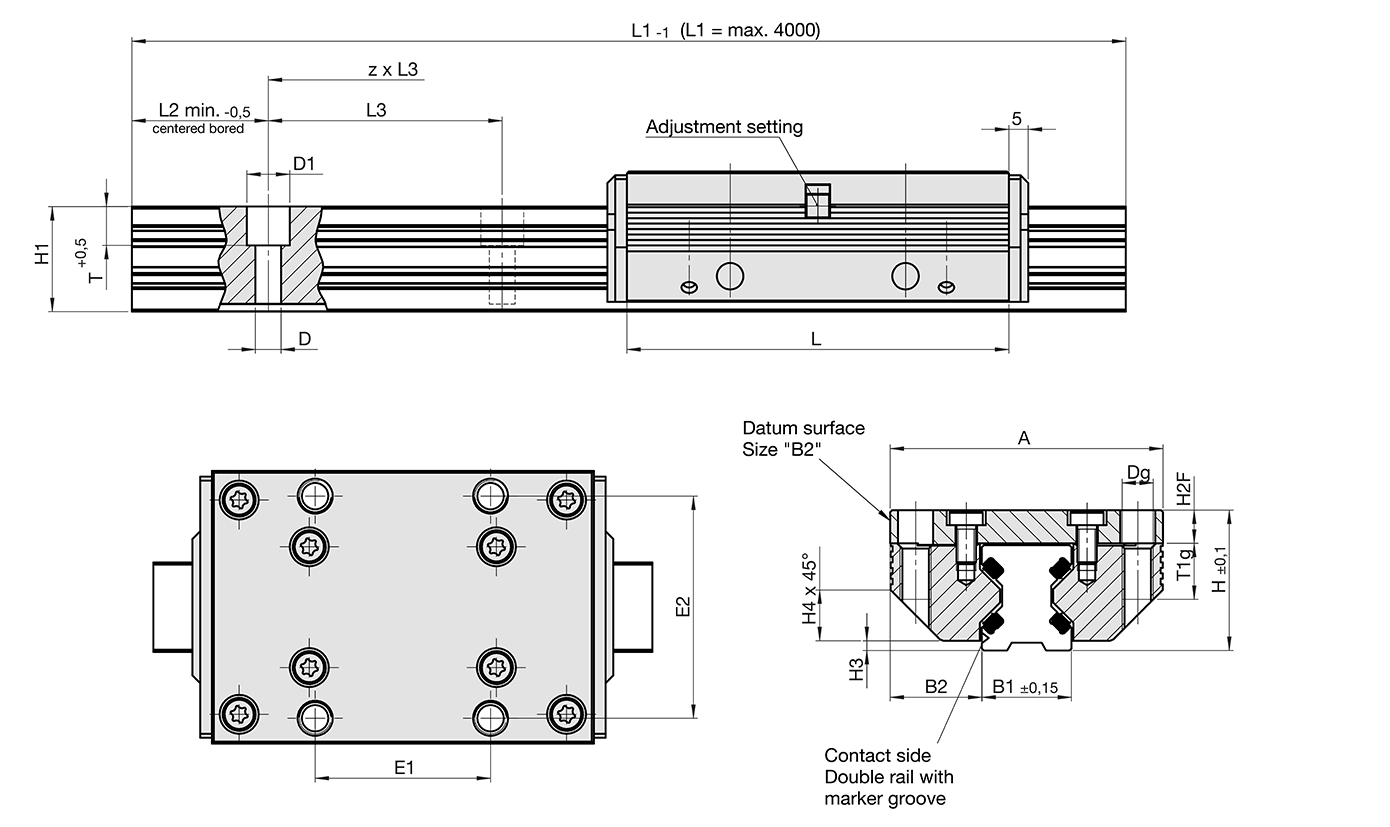

Gegevenstabel

Grootte	Afmetingen mm
	A	L	H	B1	B2	D	D1	Dg	E1
12	-	-	-	12	-	3.4	6	-	-
15	-	-	-	15.5	-	4.5	8	-	-
20	-	-	-	21	-	5.5	10	-	-
25	70	98	36	23	23.5	6.6	11	M8	45
35	100	135	48	32	34	9	15	M10	62
45	120	165	60	45	37.5	11	18	M12	80

Grootte	Afmetingen mm
	E2	H1	H2F	H3	H4	L2	L3	T	T1g
12	-	14,7	-	-	-	10	40	5,5	-
15	-	18,7	-	-	-	10	60	6,0	-
20	-	22,6	-	-	-	10	60	8,0	-
25	57	27,0	8.5	2.5	13	10	60	10,0	16
35	82	37,0	10.5	3.5	20	12	80	11,5	20
45	100	46,0	13.5	4	22	16	105	14,5	24

Grootte	Draagvermogen N		Momentcapaciteiten wagen Nm				Gewicht kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Gewicht	Rail/m
12	-	-	-	-	-	-	-	0,40
15	-	-	-	-	-	-	-	0,80
20	-	-	-	-	-	-	-	1,30
25	7500	3700	58,0	118,0	81	165	0,50	1,60
35	13400	8100	189,0	315,0	250	416	1,40	2,60
45	24300	14400	461,0	777,0	548	924	2,50	4,50
