Draaitafel type LTA

Name: LTA100
Brand: Franke
SKU: 91800A

91800A

nominal diameter

100

200

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Franke draaitafels van het type LTA zijn lichte en compacte positioneereenheden voor toerentallen tot 100 omw/min. Ze zijn zwaar te belasten en hebben een uitstekende rond- en vlakloop nauwkeurigheid. De veelzijdige inzetbaarheid maakt de draaitafel geschikt voor toepassingen zoals bewerken, handling en montage.

Materiaal

Grondplaat: aluminium

Behuizing : RVS 304

Loopringen: gehard en ontlaat chroom-silicium staal

Rollende elementen: chroomstaal

Wormwiel: slijtvast bronslegering

Worm: CK45N gehard en geslepen

Bedrijfstemperatuur

–10 °C tot +80 °C

Rotatiesnelheid

Max. 100 omw/min

Inbouwpositie

Naar wens, bij voorkeur horizontaal

Smeermiddel

Lagervet door smeernippel

Opties

Inductieve nadering schakelaars, flens/koppeling voor motor montage, complete motor aandrijving

Nauwkeurigheid
Snelheid
Ø-bereik
Prijs

Gegevenstabel

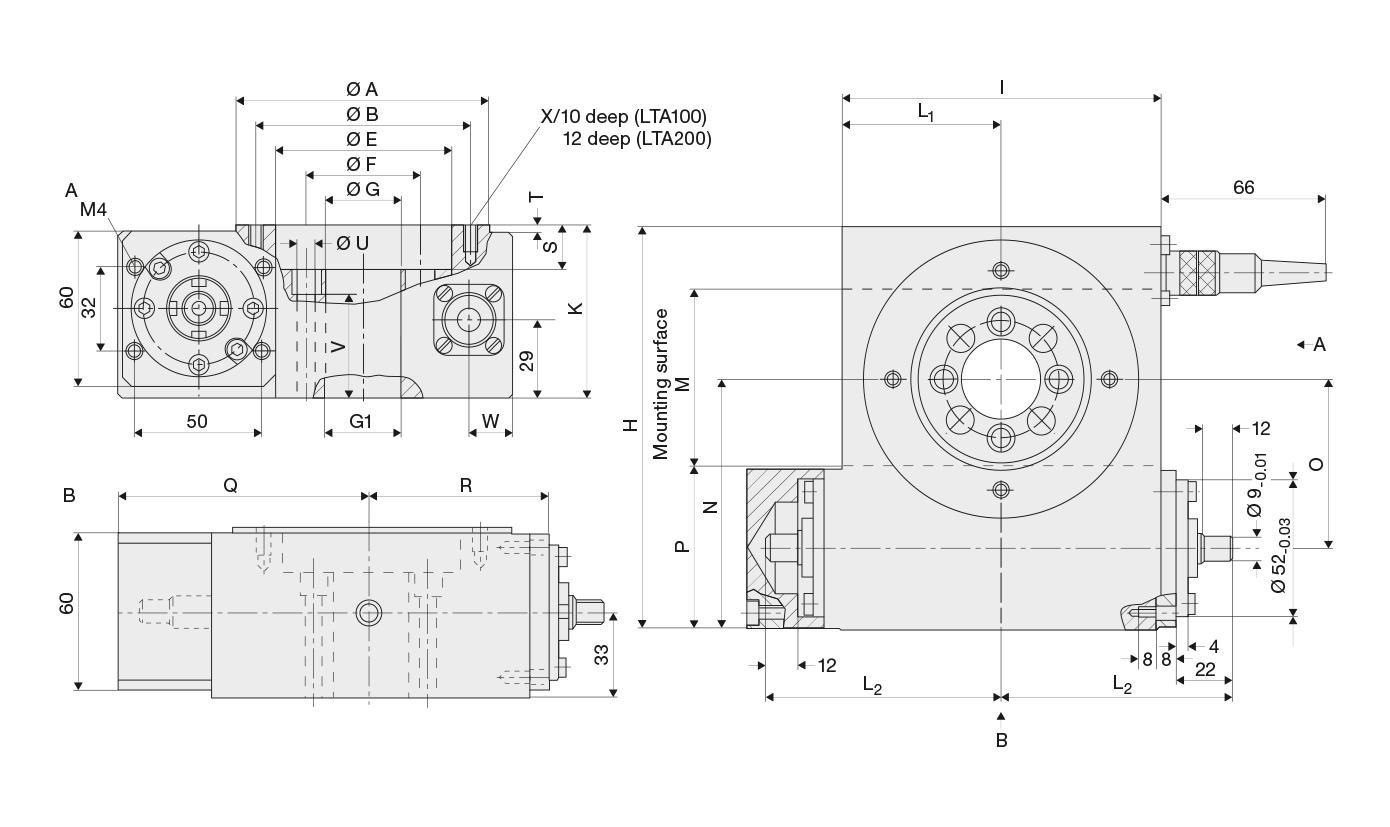

LTA – Tabel 1
Naam	Nominale diameter mm	Afmetingen mm
	A	B	ØE^H7/_{6 tief}	ØF	ØG	ØG₁^H7_{12 tief}	H	I	K	L₁	L₂
LTA100	100	85	70	45	30	-	155	125	65	0	62.5
LTA200	200	175	160	130	110	-	255	220	70	0	110

LTA – Tabel 2
Naam	Nominale diameter mm	Draagvermogen kN		Afmetingen mm
	A	C₀	C	M	N	P	Q	R	S	T	U	V	W	X
LTA100	100	0	0	70	96	61	99.5	69.5	17	2	4xø6,6	0	17	4xM6
LTA200	200	0	0	165	145.5	63	147	117	22	7	6xø9,0	0	22	6xM8

LTA – Tabel 3
Naam	Nominale diameter mm	Kantelmoment Nm	Ingangsnelheid U/min	Overbrengingsverhouding	Uitgangssnelheid U/min	Gewicht kg
	A	C_0m	N_{1 max}	i	N_{2 max}
LTA100	100	289	1800	18:1	100	5.5
LTA200	200	433	2200	36:1	61	10

Prestatieoverzicht			LTA100	LTA200
Overbrengingsverhouding			18:1	36:1
Ingaand koppel	M_1max	Nm	5	5
Uitgaand koppel	M_2max	Nm	54	108
Vlak/loopnauwkeurigheid		µm	30	30
Positioneringsnauwkeurigheid		sec	160	120
Herhaalbaarheid		sec	20	14
