Kogellagers type LEL

Name: LEL1.5-0070
Brand: Franke
SKU: 68470A

68470A

Type selectie

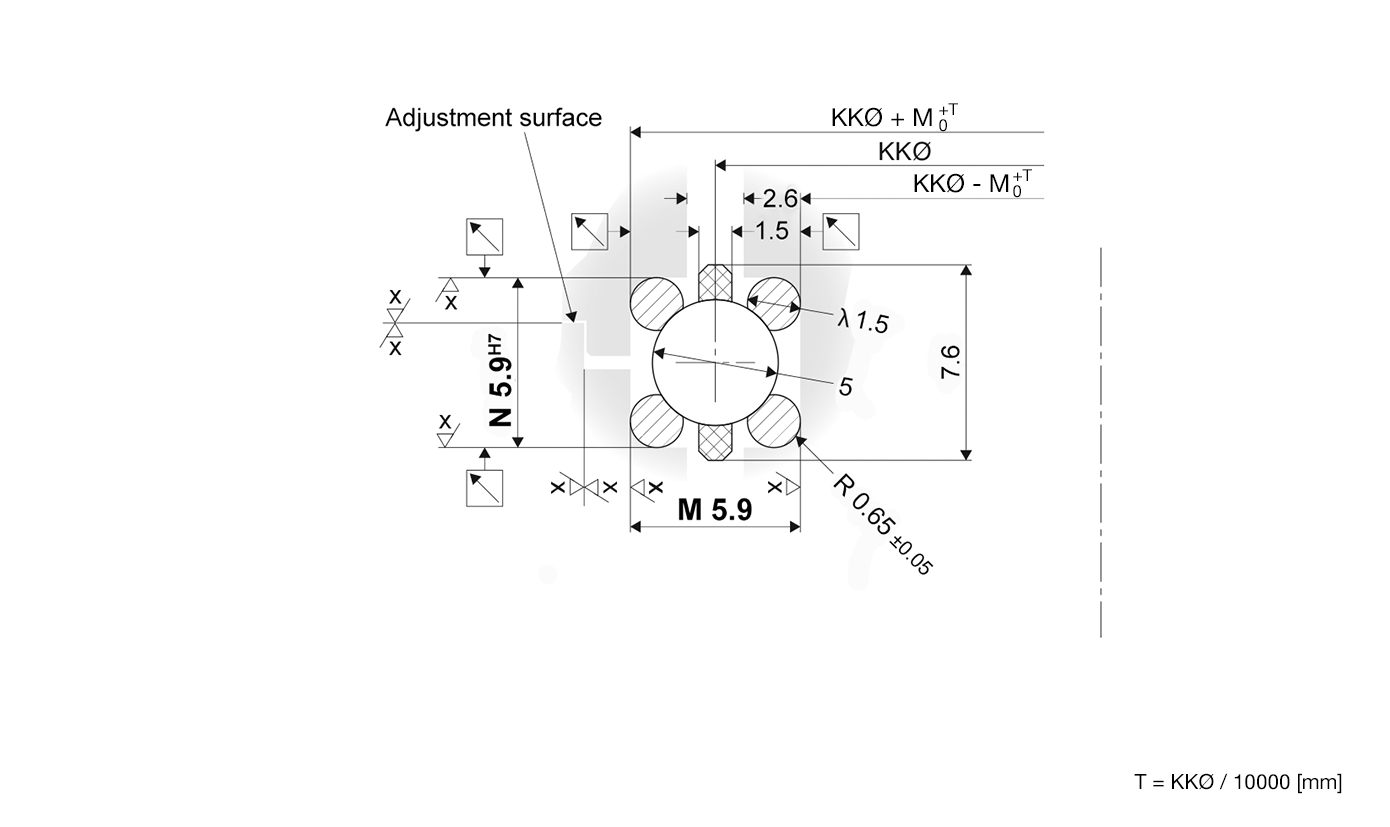

Afmetingen en gegevenstabellen

Bearing diameter KK

Speciale maten op aanvraag

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Franke lagerelementen van het type LEL worden toegepast voor de hoogste eisen aan de loopcultuur en nauwkeurigheid. De geharde CNC-geslepen loopbaan heeft een ideale geometrie van kogeldiameter ten opzichte van de slijpradius. Lagerelementen van het type LEL hebben hierdoor de grootste ontwerpvrijheid van een lager. Het inbouw volume varieert van 5,9 mm tot 20,9 mm. Voor speciale toepassingen kunnen draden tot 20 mm en kogels met een diameter van 50 mm toegepast worden.

Materiaal

Kogellagerringen: gehard en getemperd chroom-siliciumstaal

Rollend element: gehard rollagerstaal

Kooi: polyamide of thermoplastisch polyurethaan

Bedrijfstemperatuur

-30 °C tot +80 °C, kortstondig tot bis +100 °C

Omtreksnelheid

Max. 5 m/s, zonder dichtingen max. 10 m/s

Smeermiddel

Klüber Isoflex Topas NCA52 (advies)

Looprust
Nauwkeurigheid
Snelheid
Stijfheid
Montage
Prijs

Gegevenstabel

		Draagvermogen kN				Statisch moment kNm
Naam	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LEL1.5-0070	70	14	6	8	7	0,2	0,03
LEL1.5-0080	80	16	7	8	7	0,3	0,03
LEL1.5-0090	90	18	8	8	7	0,4	0,04
LEL1.5-0100	100	19	9	9	8	0,5	0,04
LEL1.5-0110	110	21	10	9	8	0,6	0,04
LEL1.5-0120	120	23	11	9	8	0,7	0,05
LEL1.5-0130	130	26	12	10	8	0,8	0,05
LEL1.5-0140	140	28	13	10	9	0,9	0,06
LEL1.5-0150	150	30	14	10	9	1,0	0,06
