Kogellagers type LER

Name: LER1.5-0040
Brand: Franke
SKU: 610704

610704

Type selectie

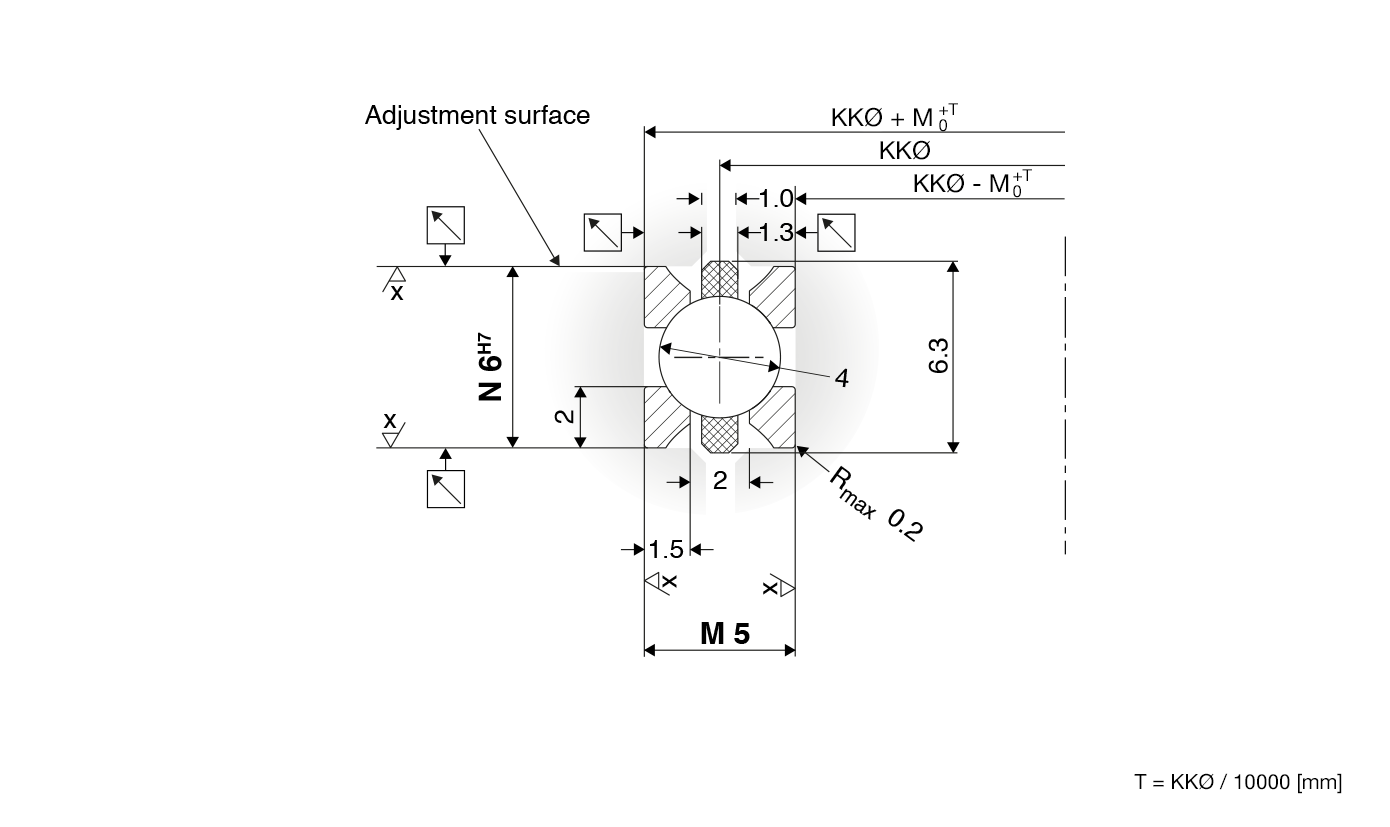

Afmetingen en gegevenstabellen

Bearing diameter KK

Speciale maten op aanvraag

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Franke lagerelementen type LER worden toegepast voor medium omloopsnelheden en nauwkeurigheden. Ze overtuigen met een lichte loop, een hoge dynamiek en een compacte bouwvorm. Door de rechthoekige aanlegvlakken is een eenvoudige integratie in de constructie mogelijk met een hoge stijfheid. Met de lage prijs wordt een economische gunstige oplossing gerealiseerd. Het draadlager LER wordt in de regel zonder speling ingezet. Afhankelijk van de constructie kan de voorspanning individueel aangelegd worden.

Materiaal

Loopringen: gehard en ontlaat chroom-silicium staal

Rollende elementen: chroomstaal

Kooi: polyamide of thermoplastisch polyurethaan

Bedrijfstemperatuur

–30 °C tot +80 °C, kortstondig tot bis +100 °C

Omtreksnelheid

Max. 5 m/s, zonder dichtingen max. 10 m/s

Smeermiddel

Shell Gadus S3 V220 C2

Looprust
Nauwkeurigheid
Snelheid
Stijfheid
Montage
Prijs

Gegevenstabel

		Draagvermogen kN				Statisch moment kNm
Naam	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LER1.5-0040	40	8	4	5	4	0,1	0,01
LER1.5-0050	50	11	5	5	4	0,1	0,02
LER1.5-0060	60	13	6	6	5	0,2	0,02
LER1.5-0070	70	15	7	6	5	0,2	0,03
LER1.5-0080	80	17	8	6	5	0,3	0,03
LER1.5-0090	90	20	9	6	6	0,4	0,03
LER1.5-0100	100	22	10	7	6	0,5	0,04
LER1.5-0110	110	24	11	7	6	0,6	0,04
LER1.5-0120	120	26	12	7	6	0,7	0,05
LER1.5-0130	130	29	13	7	6	0,9	0,05
LER1.5-0140	140	31	14	8	7	1,0	0,05
LER1.5-0150	150	33	15	8	7	1,2	0,06
