Standaardtype FDA

Name: FDA12R
Brand: Franke
SKU: FDAR12#64970A#84495A

FDA12_0200

Leveringsomvang

Paar profielrails + paar rollerschoenen

Paar profielrails

Paar rollerschoenen

Size

Afmetingen en gegevens tabellen

Rail lengte

200 - 4.000 mm andere lengtes op aanvraag

Aantal roller schoen paren per rail

Stukprijs:		-,- EUR
Prijs Paar profielrails		-,- EUR/m
Prijs Paar rollerschoenen		-,- EUR/m
Totaalprijs:		-,- EUR

Aantal

Beschrijving

Franke FDA lineaire geleidingen zijn ideaal voor stille en soepele bewegingstaken in vele industrieën. Ze zijn uitgerust met hoogwaardige naaldlagers en zijn grotendeels gemaakt van lichtgewicht aluminium. De afgedichte rollagers garanderen een onderhoudsvrije werking gedurende de hele levensduur. Railelementen kunnen worden geproduceerd in lengtes van 200 mm tot 4000 mm en kunnen op verzoek ook eindeloos worden gekoppeld.Ervaar de betrouwbaarheid en efficiëntie van Franke FDA lineaire geleidingen, speciaal ontwikkeld voor stille en onderhoudsvrije toepassingen.

Slaglengte

Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld

Materiaal

Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal

Bedrijfstemperatuur

−20 °C tot +80 °C

Maximale snelheid

10 m/s

Inbouwpositie

Elke

Smeermiddel

Levenslang gesmeerd, onderhoudsvrij

Rol:	Naaldlager
Loopbaan:	Verenstaal

Draagvermogen
Dynamiek
Corrosiebestendig
Niet-magnetisch
Smeermiddelvrij
Prijs

Gegevenstabel

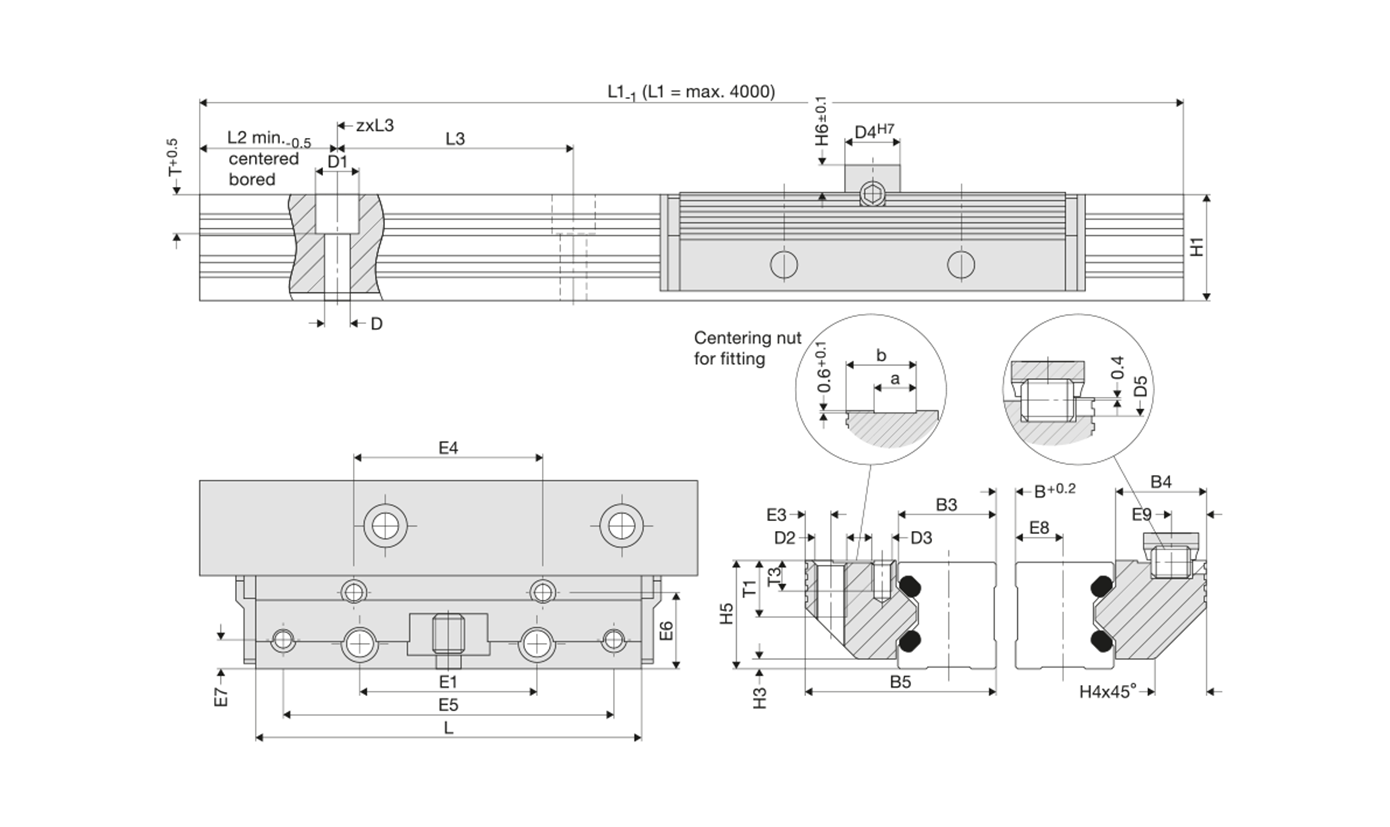

Grootte	Afmetingen mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Grootte	Afmetingen mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Grootte	Draagvermogen N		Momentcapaciteiten paar rolschoenen Nm				Gewicht kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	PRS	Rail/m
12	2800	3000	0,6*(B+30,3)	0,6*(B+30,3)	40	43	0.07	0.4
15	4200	3400	1,5*(B+36,5)	1,4*(B+36,5)	72	58	0.12	0.8
20	5400	5400	2,5*(B+47,0)	2,2*(B+47,0)	111	111	0.23	1.2
25	9000	10100	4,2*(B+58,4)	2,9*(B+58,4)	198	222	0.35	1.8
35	12500	18000	7,3*(B+85,0)	5,0*(B+85,0)	388	559	1	3.1
45	21200	25900	10,2*(B+109,0)	8,5*(B+109,0)	806	983	1.8	5
