Vacuümbestendig type FDI

Name: FDI12R
Brand: Franke
SKU: FDIR12#612393#84495NV

FDI12_0500

Leveringsomvang

Paar profielrails + paar rollerschoenen

Paar profielrails

Paar rollerschoenen

Size

Afmetingen en gegevens tabellen

Rail lengte

500 - 4.000 mm andere lengtes op aanvraag

Aantal roller schoen paren per rail

Stukprijs:		-,- EUR
Prijs Paar profielrails		-,- EUR/m
Prijs Paar rollerschoenen		-,- EUR/m
Totaalprijs:		-,- EUR

Aantal

Beschrijving

Lineaire geleidingen van het type FDI zijn uitgerust met vacuümcompatibele naaldlagers en zijn grotendeels gemaakt van lichtgewicht aluminium. Speciale materialen, ontwerpen en smeermiddelen voorkomen uittreding in vacuüm. De railelementen zijn verkrijgbaar in lengtes van 500 mm tot 4000 mm en kunnen op verzoek eindeloos worden gekoppeld.

Slaglengte

Uit één stuk van 500 mm tot 4000 mm, langere lengtes op aanvraag

Materiaal

Rollen,
Railhuis: Aluminium, niet geanodiseerd
Looprails: NIRO-staal
Rollen: NIRO rollagerstaal, volledig naaldgelagerd

Bedrijfstemperatuur

−20 °C tot +80 °C

Maximale snelheid

1 m/s

Inbouwpositie

Elke

Smeermiddel

Levenslang gesmeerd met hoogvacuümsmeermiddel, onderhoudsvrij

Rol:	Naaldlager
Loopbaan:	NIRO staal

Draagvermogen
Dynamiek
Corrosiebestendig
Niet-magnetisch
Smeermiddelvrij
Prijs

Gegevenstabel

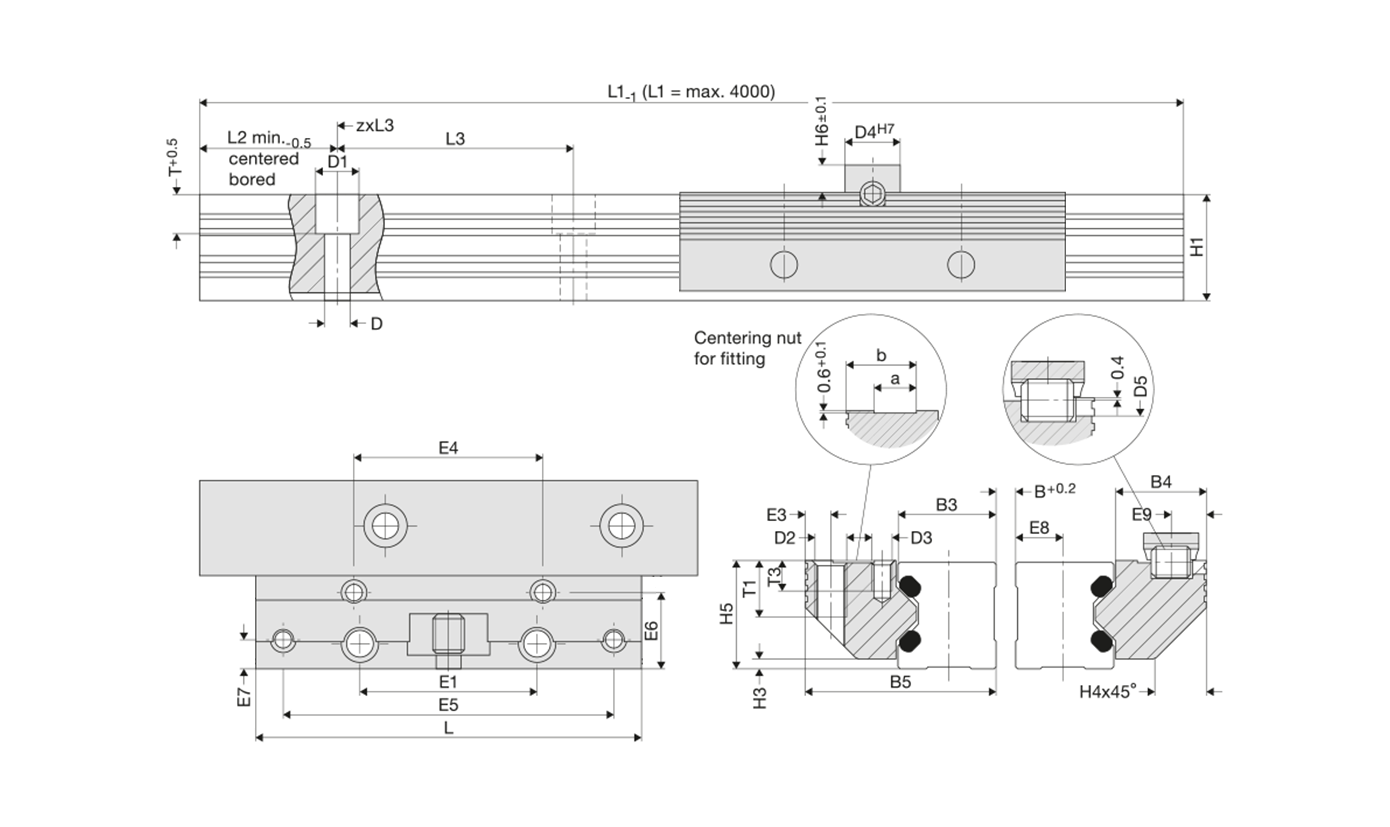

Grootte	Afmetingen mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Grootte	Afmetingen mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Grootte	Draagvermogen N		Momentcapaciteiten paar rolschoenen Nm				Gewicht kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	PRS	Rail/m
12	550	600	0,3*(B+30,3)	0,3*(B+30,3)	8.5	8	0.07	0.4
15	1350	1500	0,7*(B+36,5)	0,7*(B+36,5)	26	23	0.12	0.8
20	2150	2500	1,2*(B+47,0)	1,1*(B+47,0)	51.5	44	0.23	1.2
25	2900	4150	2,1*(B+58,4)	1,4*(B+58,4)	92	64	0.35	1.8
35	5000	7250	3,6*(B+85,0)	2,5*(B+85,0)	226	156	1	3.1
45	8500	10200	5,1*(B+109,0)	4,2*(B+109,0)	387	322	1.8	5
