Rodamientos de bolas tipo LVD

Name: LVD-0100
Brand: Franke
SKU: 97186A

97186A

diámetro del cojinete KK

Tamaños especiales bajo pedido

Precio unitario:		-,- EUR
Precio		-,- EUR

Cantidad

Descripción

Las coronas Franke tipo LVD son coronas de giro listas para instalar con dentado exterior, anillos de acero y rodamientos integrados.Las LVD son adecuadas para velocidades de rotación medias y precisiones. Están disponibles a corto plazo, algunas de ellas incluso en stock. Diseñadas como rodamientos de 4 puntos, pueden soportar cargas igualmente elevadas desde todas las direcciones y son insensibles a los golpes y vibraciones. Las coronas tipo LVD están selladas en ambos lados y ajustadas con precarga.

Material

Anillo externo: 42CrMo4V

Anillo interno: C45N

Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,

Elementos rotatorios: Acero laminado endurecido para rodamientos,

Jaula: Poliamida o Poliuretano termoplástico

Sellado: NBR

Engranaje

DIN 3967, calidad 8e25, dentado recto, módulo, ver tabla a continuación

Temperatura de funcionamiento

-20 °C a +80 °C, a corto plazo hasta +100 °C

Velocidad periférica

Max. 5 m/s, sin sellar max. 10 m/s

Lubricante

Shell Gadus S3 V220 C2

Relubricación

A través de engrasadores según DIN 3405

Suavidad de marcha
Capacidad de carga
Velocidad
Rigidez
Peso
Precio

Tabla de datos

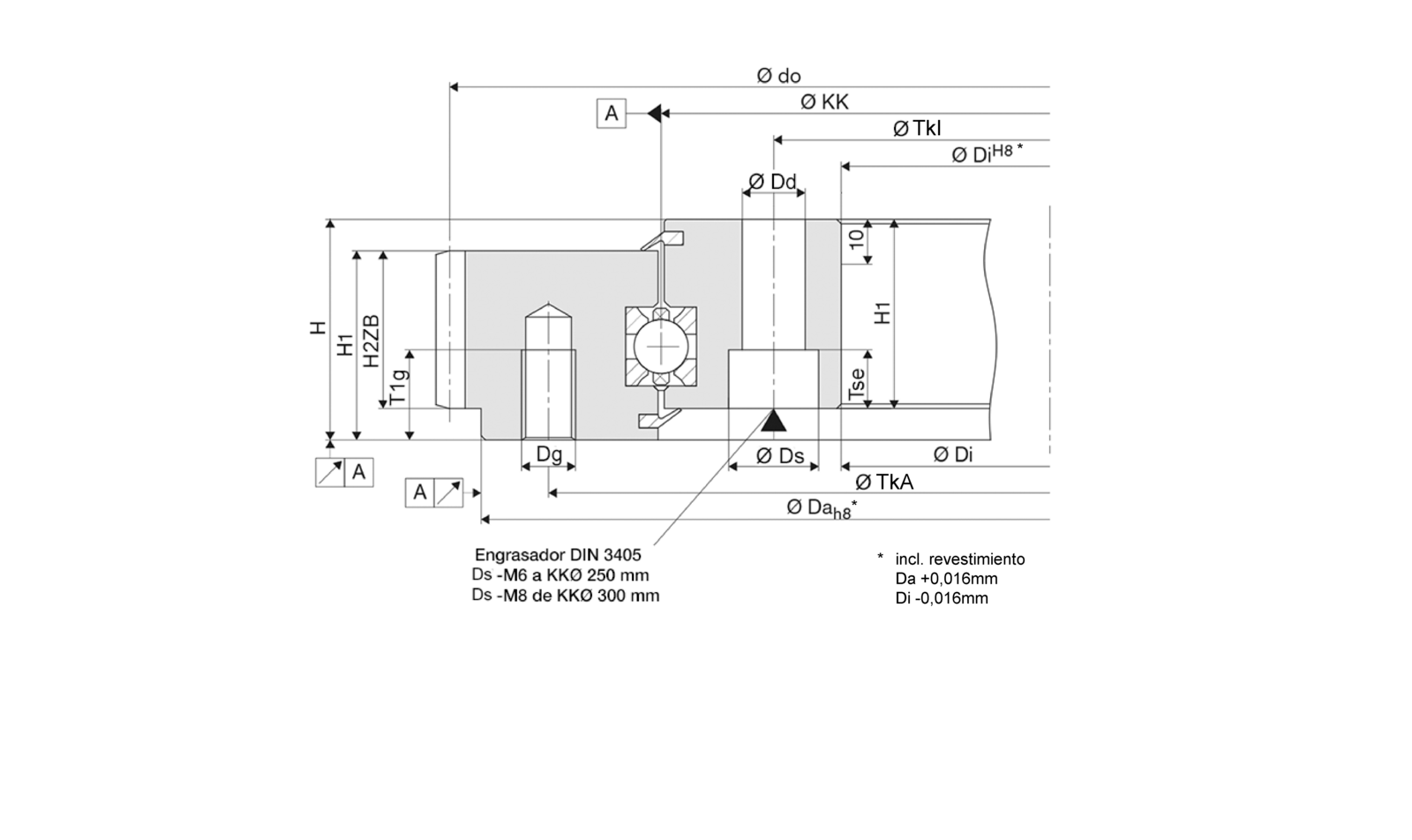

		Dimensiones mm													Fijación por anillo
Nombre	KKØ mm	Ds	Dd	H	H1	H2ZB	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI	do
LVD-0100	100	11	6.6	34	27	22	M6	6.8	10	150	50	135	65	160	6
LVD-0150	150	11	6.6	34	27	22	M6	6.8	10	200	100	185	115	210	6
LVD-0200	200	11	6.6	34	27	22	M6	6.8	10	250	150	235	165	260	8
LVD-0250	250	11	6.6	34	27	22	M6	6.8	10	300	200	285	215	320	10
LVD-0300	300	15	9	38	31	22	M8	9	15	360	240	340	260	372	12
LVD-0350	350	15	9	38	31	26	M8	9	15	410	290	390	310	423	14
LVD-0400	400	18	11	44	37	32	M10	11	15	470	330	445	355	483	14
LVD-0450	450	18	11	44	37	32	M10	11	15	520	380	495	405	534	14
LVD-0500	500	20	14	49	42	35	M12	13	20	580	420	550	450	594	14
LVD-0600	600	20	14	49	42	35	M12	13	20	680	520	650	550	693	16
LVD-0700	700	20	14	53	45	38	M12	13	20	790	610	750	650	808	22
LVD-0800	800	20	14	53	45	38	M12	13	20	890	710	850	750	920	24
LVD-0900	900	20	14	53	45	38	M12	13	20	990	810	950	850	1020	24
LVD-1000	1000	20	14	53	45	38	M12	13	20	1090	910	1050	950	1120	26
LVD-1200	1200	26	18	60	52	44	M16	17.5	25	1300	1100	1265	1135	1320	30
LVD-1400	1400	26	18	60	52	44	M16	17.5	25	1500	1300	1465	1335	1520	36
LVD-1600	1600	26	18	90	82	69	M16	17.5	25	1730	1470	1685	1515	1752	42
LVD-1800	1800	26	18	90	82	69	M16	17.5	25	1930	1670	1885	1715	1956	46

		Capacidades de carga kN				Momento estático kNm	Engranaje
Nombre	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Módulo m	Numero de dientes	Peso kg
LVD-0100	100	54	25	18	15	1,3	2	80	3,50
LVD-0150	150	82	39	21	18	2,9	2	105	5,00
LVD-0200	200	110	52	23	20	5,2	2	130	6,70
LVD-0250	250	138	65	25	22	8,1	2	160	8,40
LVD-0300	300	168	79	27	24	11,9	3	124	14,10
LVD-0350	350	196	92	29	25	16,2	3	141	16,50
LVD-0400	400	419	197	51	44	39,5	3	161	26,00
LVD-0450	450	477	225	54	47	50,5	3	178	29,20
LVD-0500	500	530	250	56	49	62,4	3	198	42,40
LVD-0600	600	636	299	60	52	89,8	3	231	50,80
LVD-0700	700	742	349	64	55	122,2	4	202	73,00
LVD-0800	800	848	399	67	58	159,6	5	184	83,20
LVD-0900	900	954	449	70	60	202,0	5	204	93,60
LVD-1000	1000	1065	501	73	63	250,5	5	224	104,00
LVD-1200	1200	1677	789	94	81	473,4	5	264	158,50
LVD-1400	1400	1956	920	99	86	644,3	5	304	184,90
LVD-1600	1600	1984	933	140	121	747,1	6	292	430,60
LVD-1800	1800	2234	1050	146	126	946,0	6	326	484,20

Rotational resistance

Radial and axial runout accuracy

97186A 97186A 97187A 94119A 97189A 94120A 97191A 94121A 97193A 94117A 94118A 97196A 97197A 97198A 97199A 97200A 97201A 97202A 97203A
