Altamente dinámico Tipo FDH

Name: FDH25R
Brand: Franke
SKU: FDHR25#62717A#84367S

FDA25_0200

Alcance de suministro

Par de carriles perfilados + par de zapatas de rodillos

Par de carriles perfilados

Par de zapatas de rodillos

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

Número de pares de zapatas de rodillos por carril

Precio unitario:		-,- EUR
Precio Par de carriles perfilados		-,- EUR/m
Precio Par de zapatas de rodillos		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales Franke FDH son adecuadas para tareas de movimiento lineal, especialmente en aplicaciones dinámicas de recogida y colocación. Tienen rodillos con rodamientos de bolas de contacto angular para los valores más altos de aceleración y velocidad, por ejemplo, cuando se utilizan motores lineales como fuente de accionamiento. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos, cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: acero de resorte
Rodillos: acero

Temperatura de funcionamiento

−20 °C a +80 °C

Velocidad máxima

10 m/s

Posición de montaje

Cualquiera

Lubricante

Lubricado de por vida, sin mantenimiento

Rodillo:	Rodamientos de bolas de contacto angular
Pista de rodadura:	Acero de resorte, estándar

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

Tabla de datos

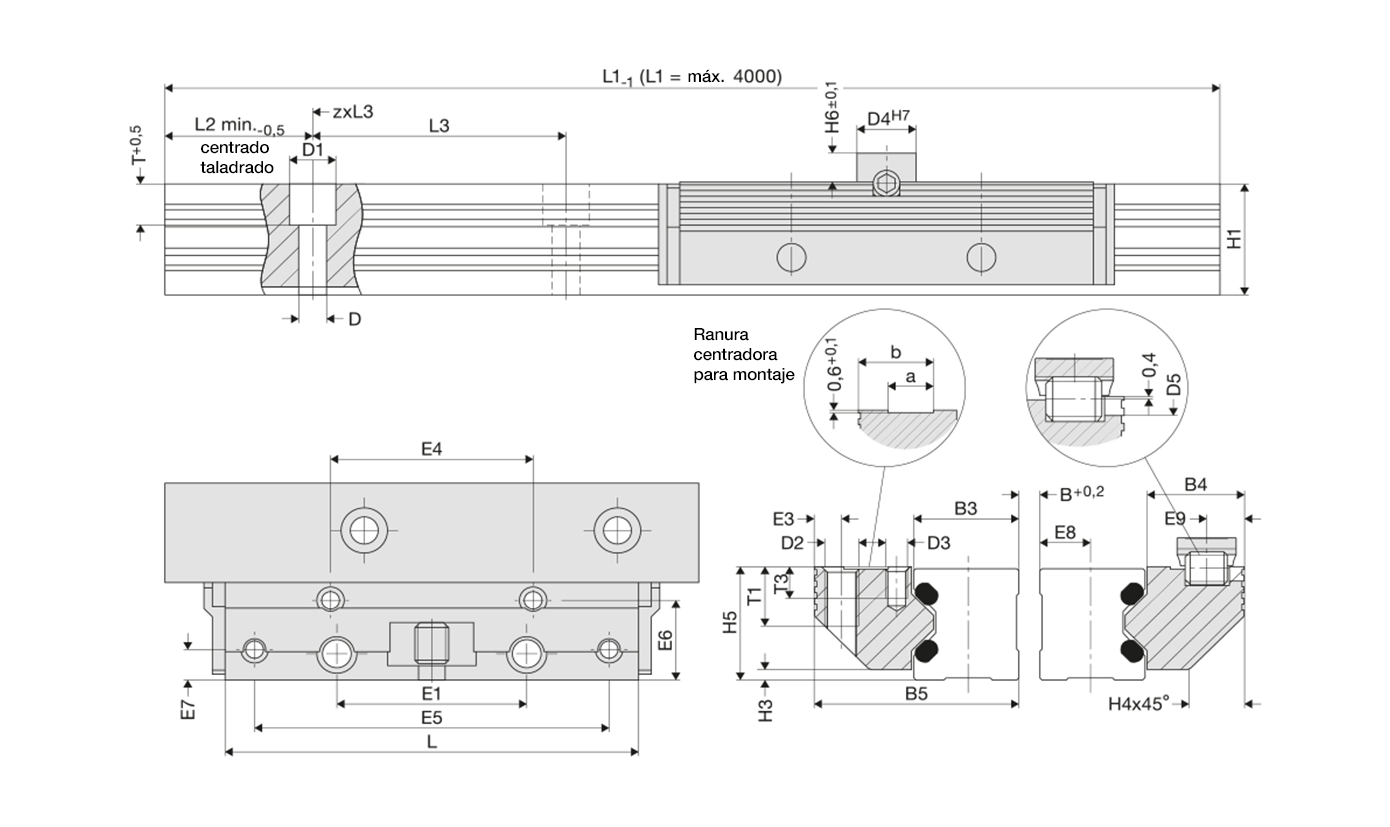

Tamaño	Dimensiones mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	-	-	-	12	-	-	3.4	6	-	-	-	-	-	-	-
15	-	-	-	15.25	-	-	4.5	8	-	-	-	-	-	-	-
20	-	-	-	20	-	-	5.5	10	-	-	-	-	-	-	-
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Tamaño	Dimensiones mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	-	-	5.5	-	14.7	-	-	-	10	40	5.5	-	-	-
15	-	-	7	-	18.7	-	-	-	10	60	6	-	-	-
20	-	-	9.5	-	22.6	-	-	-	10	60	8	-	-	-
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Tamaño	Capacidades de carga N		Capacidad de momento de carga del par de patines sencillos Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Guía/m
12	-	-	-	-	-	-	-	0.4
15	-	-	-	-	-	-	-	0.8
20	-	-	-	-	-	-	-	1.2
25	7500	3700	1,8*(B+58,4)	3,7*(B+58,4)	81	165	0.35	1.8
35	13400	8100	4,0*(B+85,0)	6,7*(B+85,0)	250	416	1	3.1
45	24300	14400	7,2*(B+109,0)	12,2*(B+109,0)	548	924	1.8	5
