Sin lubricante Tipo FDE

Name: FDE12R
Brand: Franke
SKU: FDER12#64970A#84495T

FDE12_0200

Alcance de suministro

Par de carriles perfilados + par de zapatas de rodillos

Par de carriles perfilados

Par de zapatas de rodillos

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

Número de pares de zapatas de rodillos por carril

Precio unitario:		-,- EUR
Precio Par de carriles perfilados		-,- EUR/m
Precio Par de zapatas de rodillos		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales FDE de Franke están equipadas con rodamientos de agujas de alta calidad y sin lubricante, y están hechas casi en su totalidad de aluminio liviano. Son adecuados para tareas de movimiento lineal en casi todas las industrias, especialmente para su uso en la producción de alimentos o en salas limpias. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos, cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: acero de resorte
Rodillos: rodamiento de acero

Temperatura de funcionamiento

−20 °C a +80 °C

Velocidad máxima

1 m/s

Posición de montaje

Cualquiera

Lubricante

Lubricado de por vida, sin mantenimiento

Rodillo:	Rodamientos de agujas sin lubricante
Pista de rodadura:	Acero de resorte, estándar

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

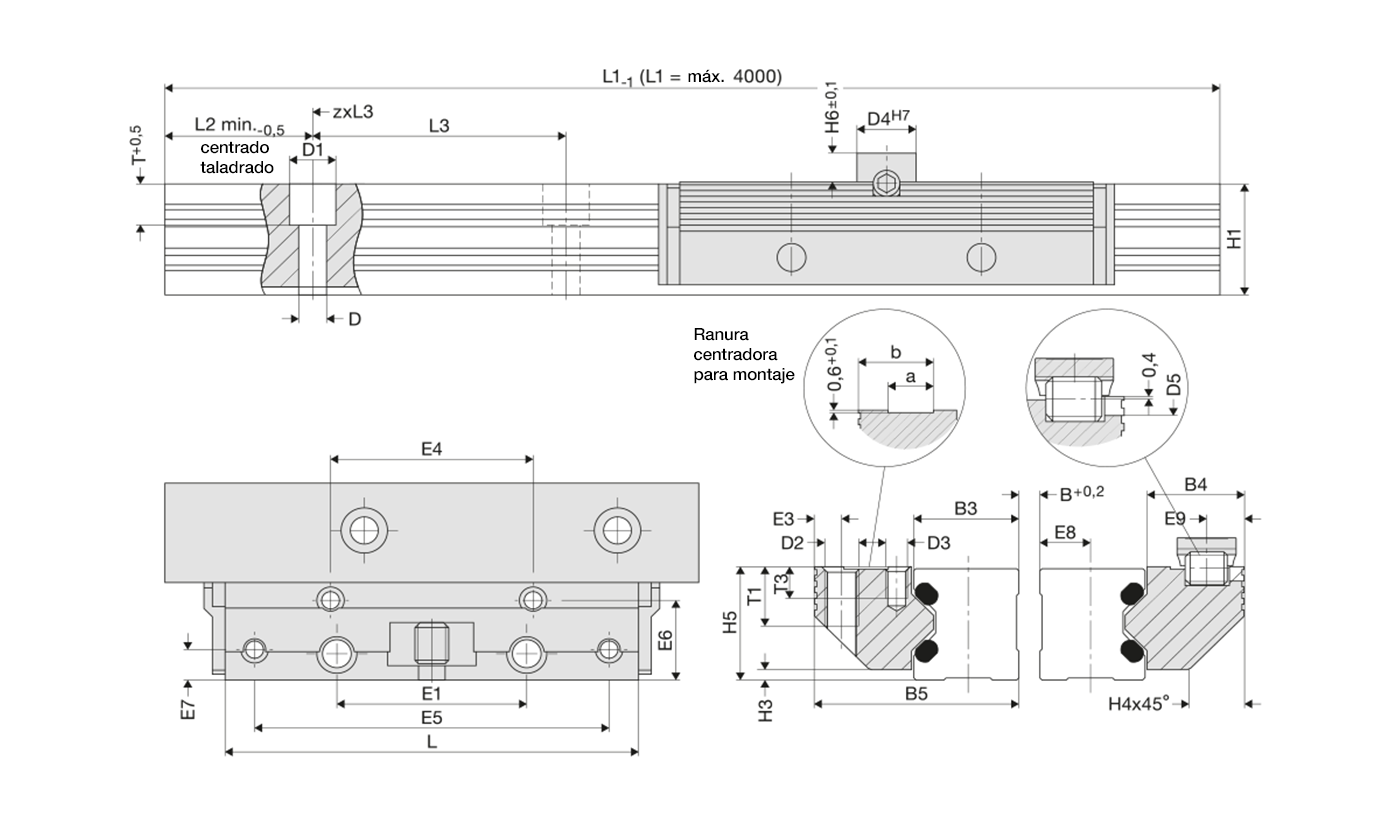

Tabla de datos

Tamaño	Dimensiones mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Tamaño	Dimensiones mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Tamaño	Capacidades de carga N		Capacidad de momento de carga del par de patines sencillos Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Guía/m
12	350	400	0,20*(B+30,3)	0,2*(B+30,3)	6	5	0.07	0.4
15	600	700	0,35*(B+36,5)	0,3*(B+36,5)	12	10	0.12	0.8
20	700	900	0,40*(B+47,0)	0,33*(B+47,0)	17	14	0.23	1.2
25	1200	1600	0,80*(B+58,4)	0,60*(B+58,4)	35	25	0.35	1.8
35	2000	2500	1,20*(B+85,0)	0,90*(B+85,0)	76	58	1	3.1
45	4400	5500	2,70*(B+109,0)	2,20*(B+109,0)	210	170	1.8	5
