Mesa giratoria tipo LTA

Name: LTA100
Brand: Franke
SKU: 91800A

91800A

diámetro nominal

100

200

Precio unitario:		-,- EUR
Precio		-,- EUR

Cantidad

Descripción

Las mesas giratorias Franke tipo LTA son unidades de posicionamiento ligeras y compactas, listas para instalar, para velocidades de hasta 100 rpm. So y tienen una excelente concentricidad y precisión de salida axial. Las mesas giratorias LTA son versátiles y están especialmente indicadas para tareas de mecanizado ligero y aplicaciones de manipulación y montaje dinámicos.

Material

Placa base: Aluminio

Carcasa: V2A

Pistas de rodamientos de bolas: Acero cromo-silicio endurecido y templado,

Elementos rotatorios: Acero laminado endurecido para rodamientos,

Tornillo sin fin: Aleación de bronce resistente al desgaste

Eje sin fin: CK45N endurecido y rectificado

Temperatura de funcionamiento

-10 °C to +80 °C

Posición de montaje

Cualquiera, preferentemente horizontal

Lubricante

Con grasa para rodamientos a través de engrasadores

Opciones

Interruptores de proximidad inductivos, brida/embrague para el montaje del motor, motorización

Precisión
Velocidad
Rango de diámetro
Precio

Tabla de datos

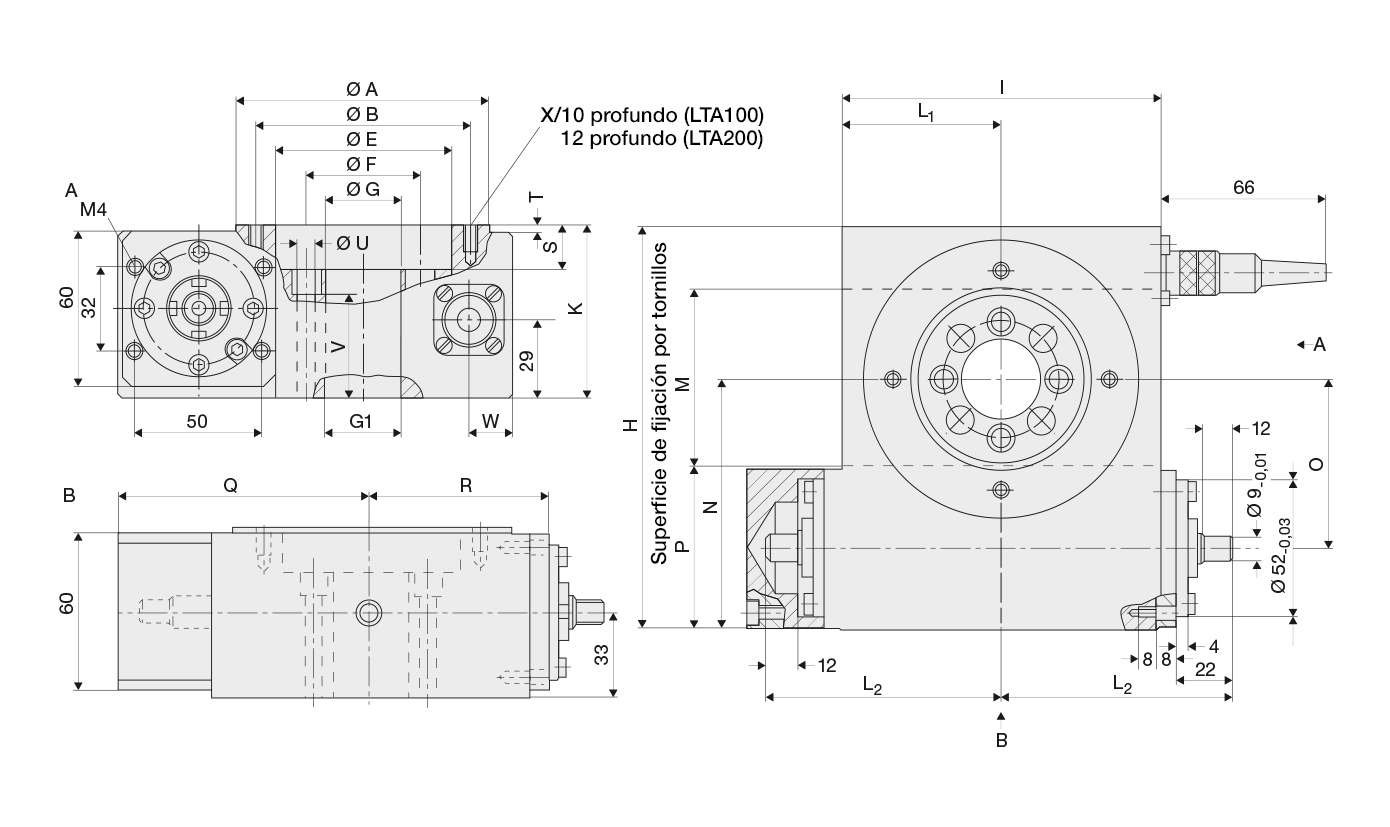

LTA – Tabla 1
Nombre	Diámetro nominal mm	Dimensiones mm
	A	B	ØE^H7/_{6 tief}	ØF	ØG	ØG₁^H7_{12 tief}	H	I	K	L₁	L₂
LTA100	100	85	70	45	30	-	155	125	65	0	62.5
LTA200	200	175	160	130	110	-	255	220	70	0	110

LTA – Tabla 2
Nombre	Diámetro nominal mm	Capacidades de carga kN		Dimensiones mm
	A	C₀	C	M	N	P	Q	R	S	T	U	V	W	X
LTA100	100	0	0	70	96	61	99.5	69.5	17	2	4xø6,6	0	17	4xM6
LTA200	200	0	0	165	145.5	63	147	117	22	7	6xø9,0	0	22	6xM8

LTA – Tabla 3
Nombre	Diámetro nominal mm	Momento de vuelco Nm	Velocidad de entrada U/min	Relación de reducción	Velocidad de salida U/min	Peso kg
	A	C_0m	N_{1 max}	i	N_{2 max}
LTA100	100	289	1800	18:1	100	5.5
LTA200	200	433	2200	36:1	61	10

Resumen de rendimiento			LTA100	LTA200
Relación de reducción			18:1	36:1
Par de entrada	M_1max	Nm	5	5
Par de salida	M_2max	Nm	54	108
Precisión plana/circular		µm	30	30
Precisión de posicionamiento		sec	160	120
Repetibilidad		sec	20	14
