Sin corrosión Tipo FDC

Name: FDC12R
Brand: Franke
SKU: FDCR12#617596#84495AN

Einzelschienenpaar FDC 12

Alcance de suministro

Par de carriles perfilados + par de zapatas de rodillos

Par de carriles perfilados

Par de zapatas de rodillos

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

Número de pares de zapatas de rodillos por carril

Precio unitario:		-,- EUR
Precio Par de carriles perfilados		-,- EUR/m
Precio Par de zapatas de rodillos		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales Franke FDC están equipadas con rodamientos de agujas de alta calidad muy silenciosos, de funcionamiento suave y están hechas casi en su totalidad de aluminio ligero. Las pistas incrustadas de acero resistente a la corrosión las hacen insensibles a las influencias ambientales, así como a la humedad o los agentes de limpieza. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos, cuerpo de la guía: aluminio, anodizado
Pistas: acero resistente a la corrosión
Rodillos: acero resistente a la corrosión

Temperatura de funcionamiento

−20 °C a +80 °C

Velocidad máxima

10 m/s

Posición de montaje

Cualquiera

Lubricante

Lubricado de por vida, sin mantenimiento

Rodillo:	Rodamientos de agujas
Pista de rodadura:	NIRO steel

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

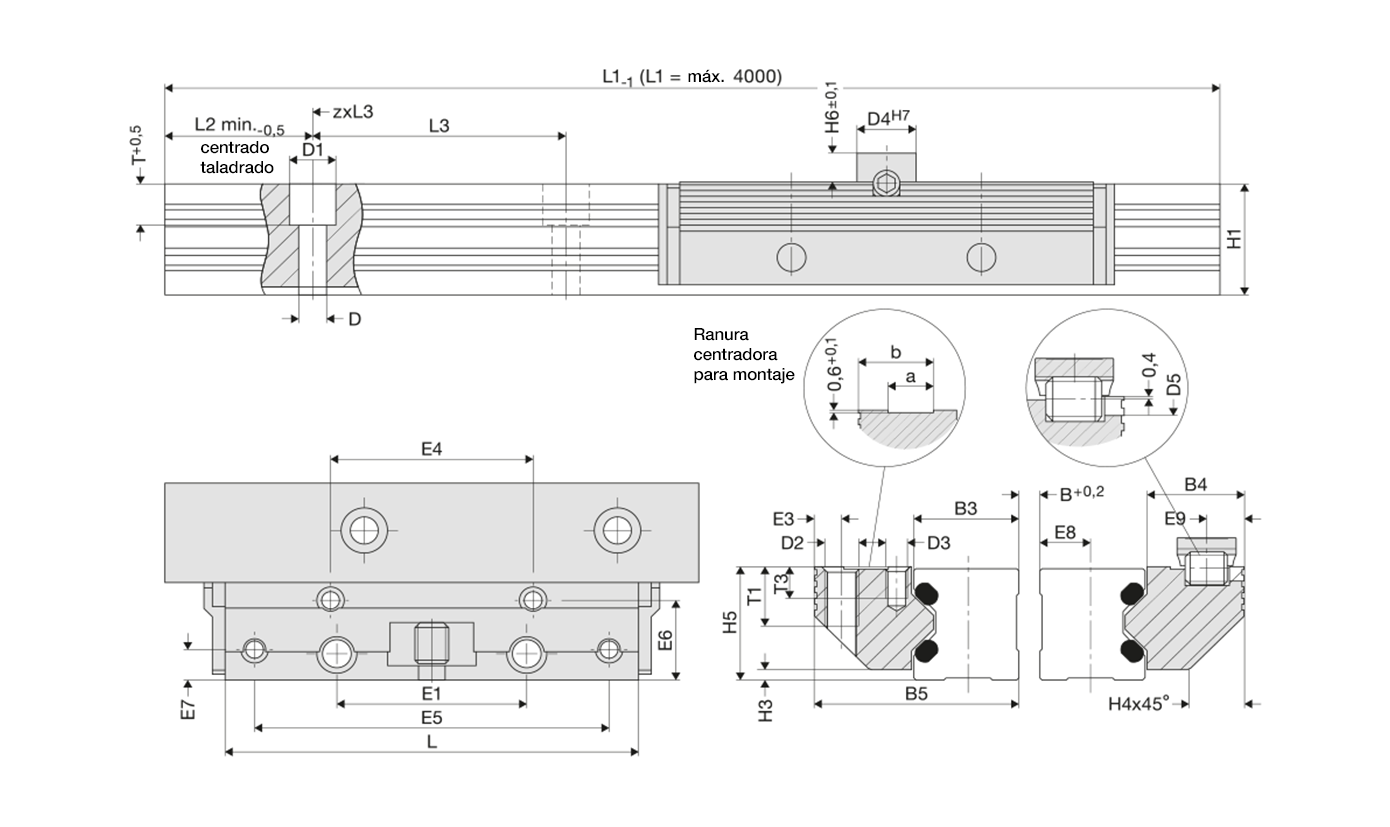

Tabla de datos

Tamaño	Dimensiones mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	-	11.9	M3	-	-	M4	8	3	25	3.4	29	57
15	78	30.9	19	-	15.2	M4	-	-	M5	10	4	30	4.4	34	68
20	92	40.9	23	-	20.4	M5	-	-	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	-	22.9	M5	-	-	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	-	32.9	M6	-	-	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	-	36.4	M8	-	-	M12	14	6	80	9.9	83	146

Tamaño	Dimensiones mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	-	4.9	-	1.4	5.5	4	-	-	-	6	4.5	9.5
15	12.4	4.9	-	5.9	-	2	8	5	-	-	-	7.5	5	12.5
20	16.9	5.9	-	5.9	-	2	11	5	-	-	-	8	7.5	16
25	19.4	7.4	-	8.9	-	2.5	13	7	-	-	-	5	10.5	17.5
35	28.4	8.9	-	8.9	-	3.5	20	7	-	-	-	8.5	12.5	26
45	30.9	9.9	-	8.9	-	4	22	7	-	-	-	9.5	15.5	31

Tamaño	Capacidades de carga N		Capacidad de momento de carga del par de patines sencillos Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Guía/m
12	1100	1200	0,6*(B+30,3)	0,6*(B+30,3)	17	16	0.07	-
15	2700	3000	1,5*(B+36,5)	1,4*(B+36,5)	52	46	0.12	-
20	4300	5000	2,5*(B+47,0)	2,2*(B+47,0)	103	89	0.23	-
25	5800	8300	4,2*(B+58,4)	2,9*(B+58,4)	184	128	0.35	-
35	10000	14500	7,3*(B+85,0)	5,0*(B+85,0)	452	312	1	-
45	17000	20400	10,2*(B+109,0)	8,5*(B+109,0)	774	645	1.8	-

84495AN 617596 617596 84495AN 84395AN 84442AN 84367AN 84368AN 84369AN
