Sin corrosión LC tipo FDG

Name: FDG12R
Brand: Franke
SKU: FDGR12#64970LN#84495LN

FDG12_0200

Alcance de suministro

Par de carriles perfilados + par de zapatas de rodillos

Par de carriles perfilados

Par de zapatas de rodillos

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

Número de pares de zapatas de rodillos por carril

Precio unitario:		-,- EUR
Precio Par de carriles perfilados		-,- EUR/m
Precio Par de zapatas de rodillos		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales Franke FDG son adecuadas para tareas de movimiento lineal en casi todas las industrias. Son particularmente convincentes en aplicaciones sensibles al costo en ambientes hostiles y con demandas reducidas de capacidad de carga. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos, cuerpo de la guía: aluminio, anodizado
Pistas de rodadura: NIRO steel
Rodillos: NIRO steel

Temperatura de funcionamiento

−20 °C a +80 °C

Velocidad máxima

10 m/s

Posición de montaje

Cualquiera

Lubricante

Lubricado de por vida, sin mantenimiento

Rodillo:	rodamiento de bolas
Pista de rodadura:	NIRO steel

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

Tabla de datos

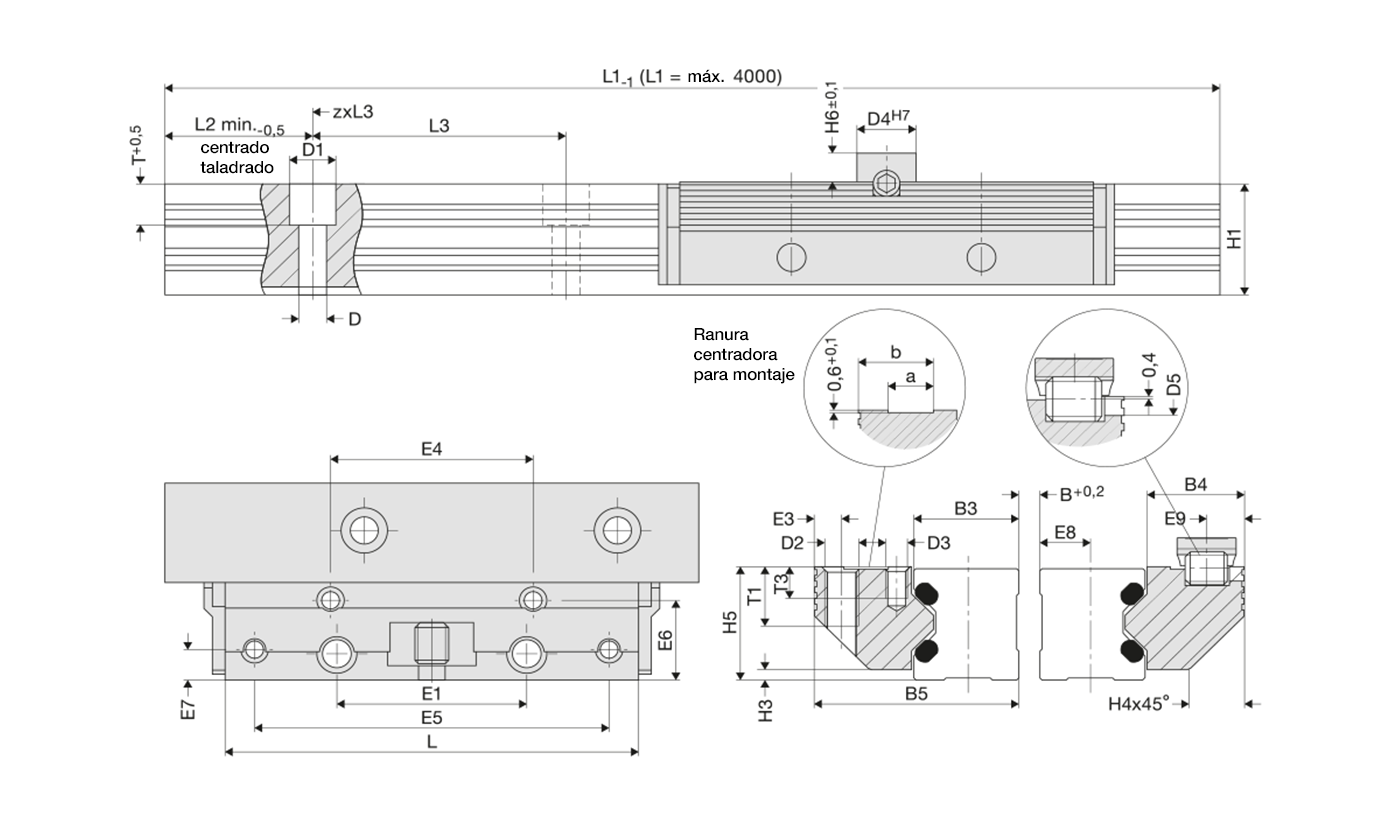

Tamaño	Dimensiones mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	-	15.2	M4	-	-	M5	10	4	30	4.4	34	68
20	92	40.9	23	-	20.4	M5	-	-	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	-	22.9	M5	-	-	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	-	32.9	M6	-	-	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	-	36.4	M8	-	-	M12	14	6	80	9.9	83	146

Tamaño	Dimensiones mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	-	5.9	-	2	8	5	-	-	-	7.5	5	12.5
20	16.9	5.9	-	5.9	-	2	11	5	-	-	-	8	7.5	16
25	19.4	7.4	-	8.9	-	2.5	13	7	-	-	-	7	10.5	17.5
35	28.4	8.9	-	8.9	-	3.5	20	7	-	-	-	8.5	12.5	26
45	30.9	9.9	-	8.9	-	4	22	7	-	-	-	9.5	15.5	31

Tamaño	Capacidades de carga N		Capacidad de momento de carga del par de patines sencillos Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Guía/m
12	620	170	0,08*(B+30,3)	0,3*(B+30,3)	2.4	8.9	0.07	0.4
15	700	230	0,10*(B+36,5)	0,35*(B+36,5)	4	12	0.12	-
20	940	300	0,15*(B+47,0)	0,50*(B+47,0)	6	19	0.23	-
25	1500	700	0,35*(B+58,4)	0,70*(B+58,4)	15	32	0.35	-
35	3100	1400	0,70*(B+85,0)	1,50*(B+85,0)	42	95	1	-
45	6300	2700	1,40*(B+109,0)	3,10*(B+109,0)	103	238	1.8	-

84495LN 64970LN 64970LN 84495LN 84395LN 84442LN 84367LN 84368LN 84369LN
