Tipo FDB de bajo coste

Name: FDB12R
Brand: Franke
SKU: FDBR12#64970A#84495L

FDA12_0200

Alcance de suministro

Par de carriles perfilados + par de zapatas de rodillos

Par de carriles perfilados

Par de zapatas de rodillos

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

Número de pares de zapatas de rodillos por carril

Precio unitario:		-,- EUR
Precio Par de carriles perfilados		-,- EUR/m
Precio Par de zapatas de rodillos		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales Franke FDB son adecuadas para tareas de movimiento lineal en casi todas las industrias. Son particularmente convincentes en aplicaciones sensibles al costo con demandas reducidas de carga y ruido. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

One piece from 200 mm to 4000 mm, conectable bajo demanda

Material

Cassette plate, roller shoes, rail body: aluminum, anodized
Raceways: spring steel
Rollers: bearing steel

Temperatura de funcionamiento

−20 °C to +80 °C

Velocidad máxima

10 m/s

Posición de montaje

Any

Lubricante

Lifetime-lubricated, maintenance-free

Rodillo:	rodamiento de bolas
Pista de rodadura:	Acero de resorte, estándar

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

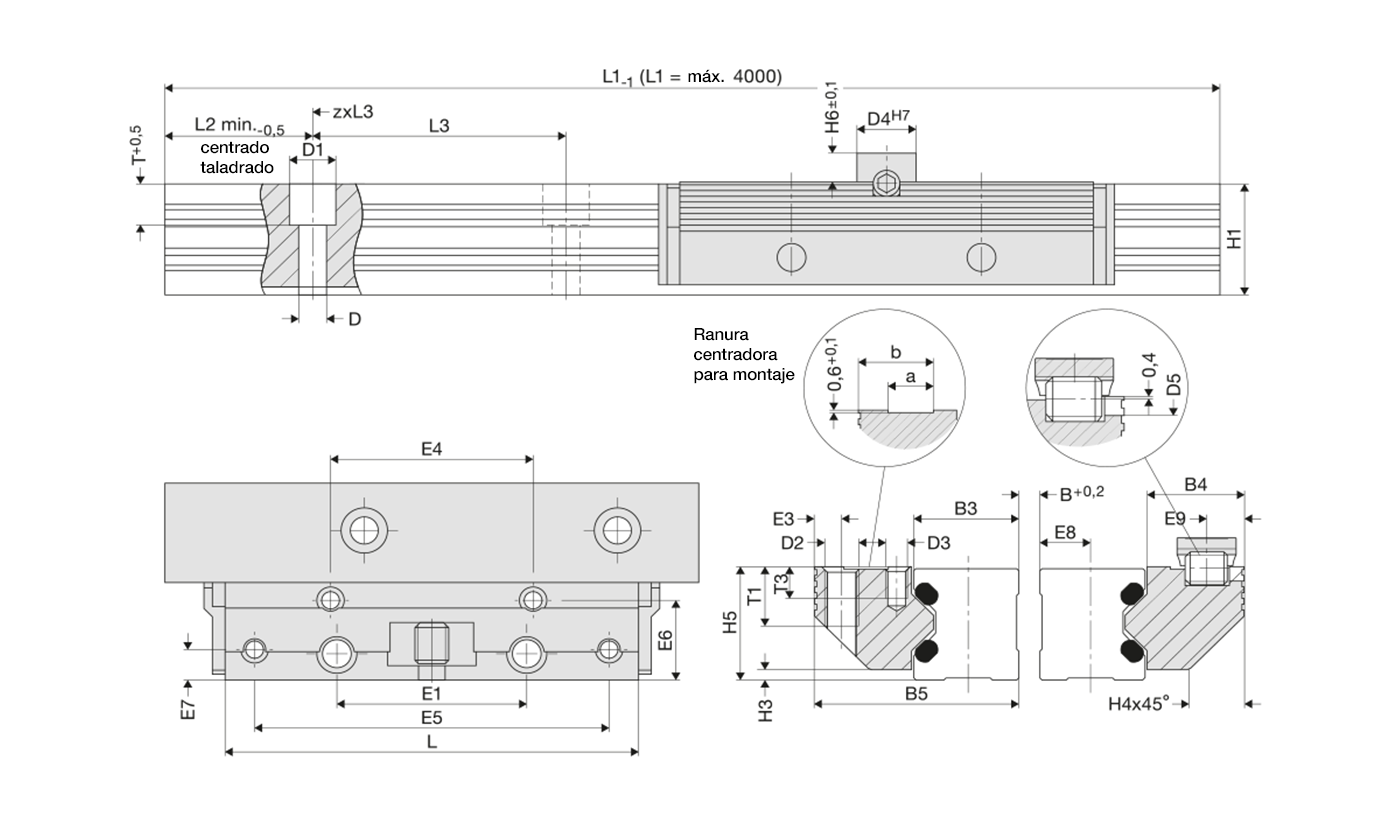

Tabla de datos

Tamaño	Dimensiones mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Tamaño	Dimensiones mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	7	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Tamaño	Capacidades de carga N		Capacidad de momento de carga del par de patines sencillos Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	RSP	Guía/m
12	620	270	0,08*(B+30,3)	0,3*(B+30,3)	2.4	8.9	0.07	0.4
15	700	230	0,10*(B+36,5)	0,35*(B+36,5)	4	12	0.12	0.8
20	940	300	0,15*(B+47,0)	0,50*(B+47,0)	6	19	0.23	1.2
25	1500	700	0,35*(B+58,4)	0,70*(B+58,4)	15	32	0.35	1.8
35	3100	1400	0,70*(B+85,0)	1,50*(B+85,0)	42	95	1	3.1
45	6300	2700	1,40*(B+109,0)	3,10*(B+109,0)	103	238	1.8	5

84495L 64970A 64970A 84495L 63215A 84395L 69026A 84442L 62717A 84367L 62748A 84368L 62783A 84369L
