No magnético tipo FDD

Name: FDD25K
Brand: Franke
SKU: FDDK25#62570PM#84363P

FDD25K_0200

Alcance de suministro

Raíl perfilado + carro

Raíl perfilado

Carro

Size

Tablas de dimensiones y datos

Longitud de riel

200 - 4.000 mm otras longitudes bajo pedido

No montar y ajustar carros

Número de carros por carril

Precio unitario:		-,- EUR
Precio Carril perfilado		-,- EUR/m
Precio Carro		-,- EUR/m
Precio total:		-,- EUR

Cantidad

Descripción

Las guías lineales Franke FDD son adecuadas para tareas de movimiento lineal en casi todas las industrias. Las pistas amagnéticas que no interfieren en los campos magnéticos predominantes, los convierten en componentes ideales, para la tecnología médica o en fabricación de productos electrónicos. Las guías se pueden fabricar en longitudes de 200 mm a 4000 mm y, bajo demanda, también se pueden acoplar una y otra sin límite.

Longitud de carrera

Una pieza de 200 mm a 4000 mm, conectable bajo demanda

Material

Placa del patín, patines sencillos, cuerpo de la guía: aluminio, anodizado.
Pistas: acero amagnético
Rodillos: acero de cojinete amagnético

Temperatura de funcionamiento

−20 °C a +80 °C

Velocidad máxima

1 m/s

Posición de montaje

Cualquiera

Lubricante

Lubricado de por vida, sin mantenimiento

Rodillo:	Rodamientos de agujas
Pista de rodadura:	acero amagnético

Capacidad de carga
Dinámica
Resistente a la corrosión
Amagnético
Sin lubricante
Precio

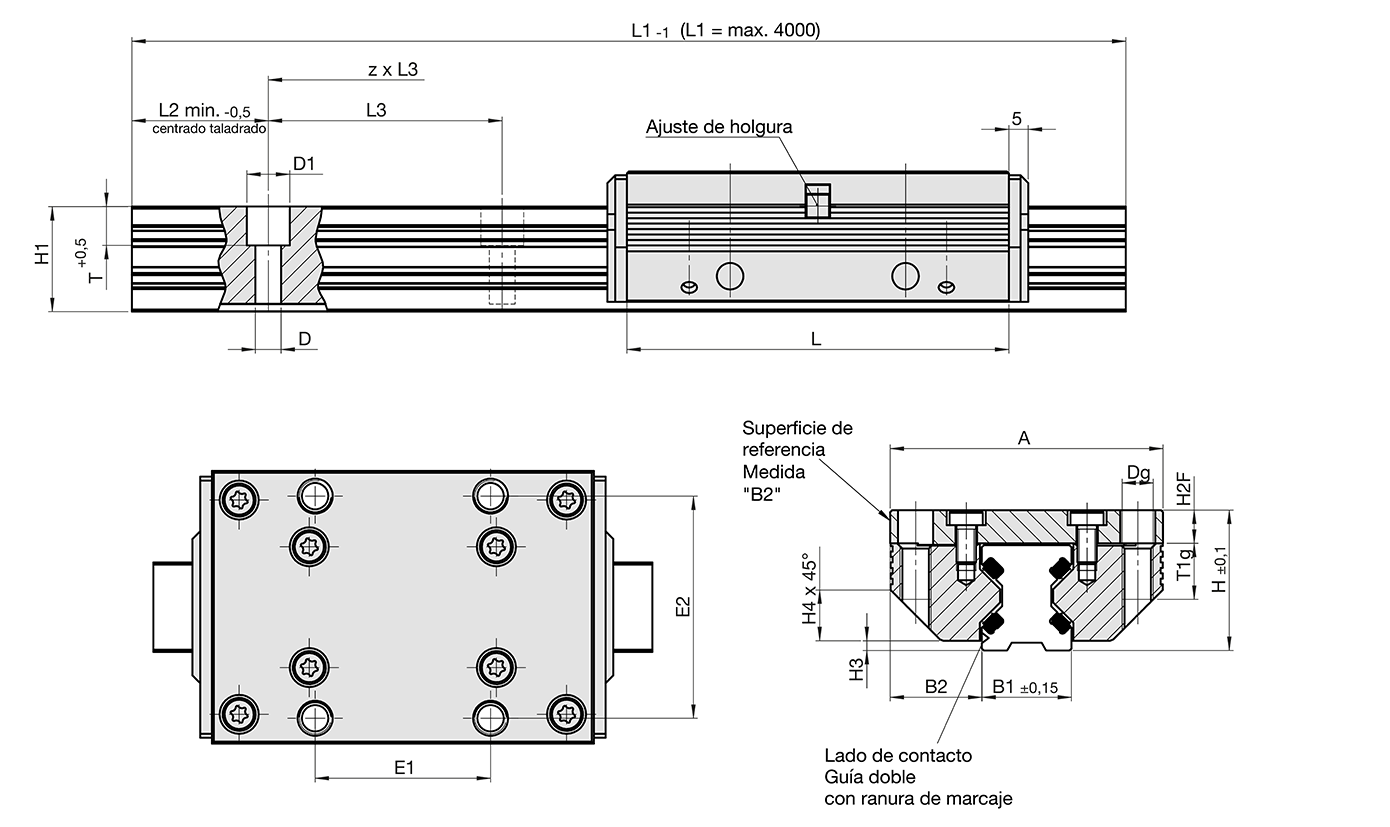

Tabla de datos

Tamaño	Dimensiones mm
	A	L	H	B1	B2	D	D1	Dg	E1
25	70	98	36	23	23.5	6.6	11	M8	45

Tamaño	Dimensiones mm
	E2	H1	H2F	H3	H4	L2	L3	T	T1g
25	57	27,0	8.5	2.5	13	10	60	10,0	16

Tamaño	Capacidades de carga N		Capacidad de momento de carga del carro Nm				Peso kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Peso	Guía/m
25	1200	1600	25,0	18,0	35	25	0,50	1,60
