Type standard FDA

Name: FDA12R
Brand: Franke
SKU: FDAR12#64970A#84495A

FDA12_0200

Contenu de la livraison

Paire de rails profilés + paire de patins à rouleaux

Paire de rails profilés

Paire de patins à rouleaux

Size

Tables de dimensions et de données

Longueur de rail

200 - 4.000 mm autres longueurs sur demande

Nombre de paires de patins à roulement par rail

Prix unitaire :		-,- EUR
Prix Paire de rails profilés		-,- EUR/m
Prix Paire de patins à rouleaux		-,- EUR/m
Prix total :		-,- EUR

Quantité

Description

Les guidages linéaires Franke FDA sont équipés de roulements à aiguilles de très haute qualité, très silencieux et fluides et sont presque entièrement en aluminium léger. Les roulements à galets étanches permettent un fonctionnement sans entretien pendant toute la durée de vie. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériaux

Plaque de cassette, patins à roulettes, corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
Galets: acier à roulement

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximale

10 m/s

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien

Galet:	Roulements à aiguilles
Chemin de roulement:	Acier à ressort

Résistance
Dynamique
Résistant à la corrosion
Non magnétique
Sans lubrifiant
Prix

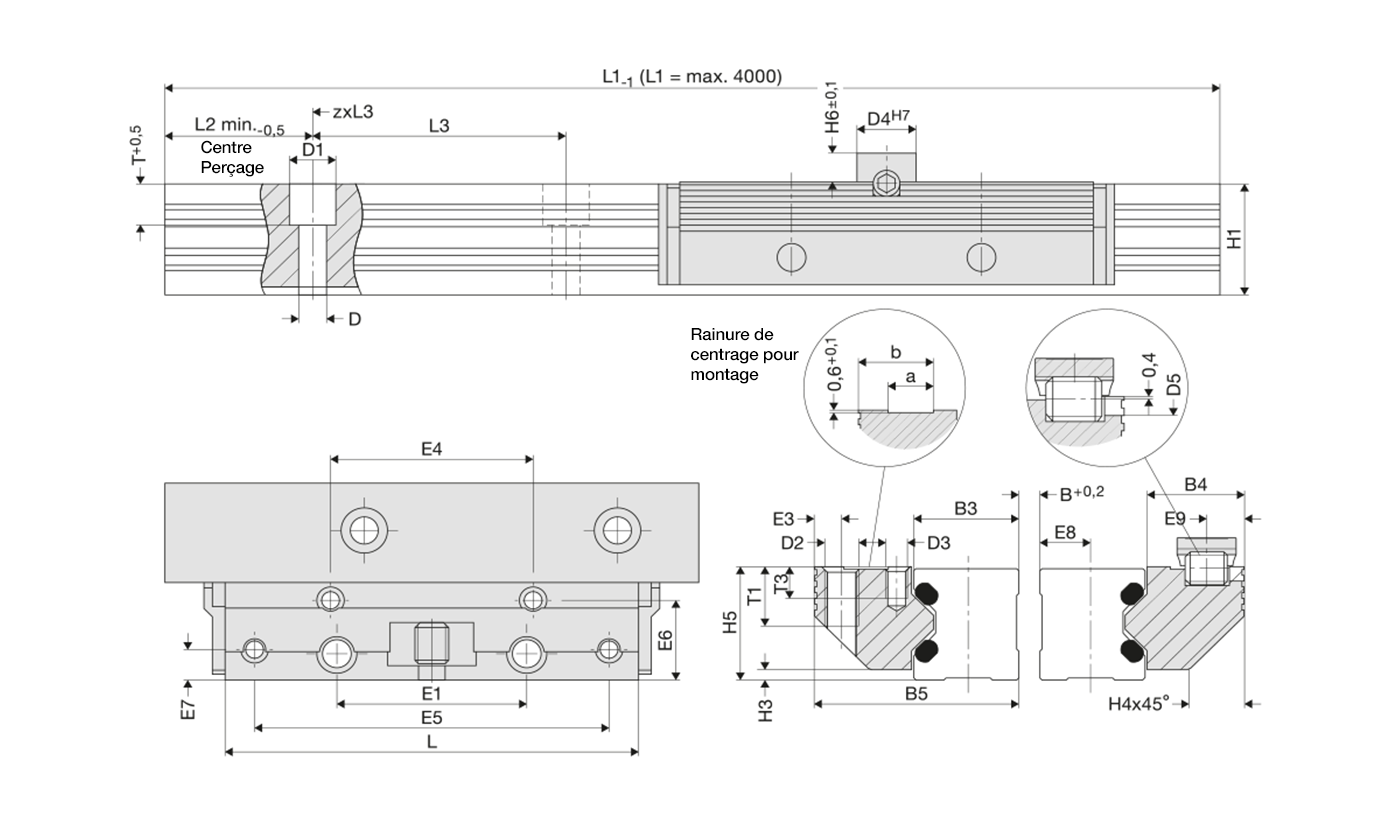

Tableau de données

Taille	Dimensions mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Taille	Dimensions mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Taille	Capacités de charge N		Capacité de couple de la paire de patins Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Paire de patins	Rail/m
12	2800	3000	0,6*(B+30,3)	0,6*(B+30,3)	40	43	0.07	0.4
15	4200	3400	1,5*(B+36,5)	1,4*(B+36,5)	72	58	0.12	0.8
20	5400	5400	2,5*(B+47,0)	2,2*(B+47,0)	111	111	0.23	1.2
25	9000	10100	4,2*(B+58,4)	2,9*(B+58,4)	198	222	0.35	1.8
35	12500	18000	7,3*(B+85,0)	5,0*(B+85,0)	388	559	1	3.1
45	21200	25900	10,2*(B+109,0)	8,5*(B+109,0)	806	983	1.8	5
