Roulement à chemins de roulement rectilignes

Roulement à billes de type LEL

Name: LEL1.5-0070
Brand: Franke
SKU: 68470A

68470A

Sélection de type

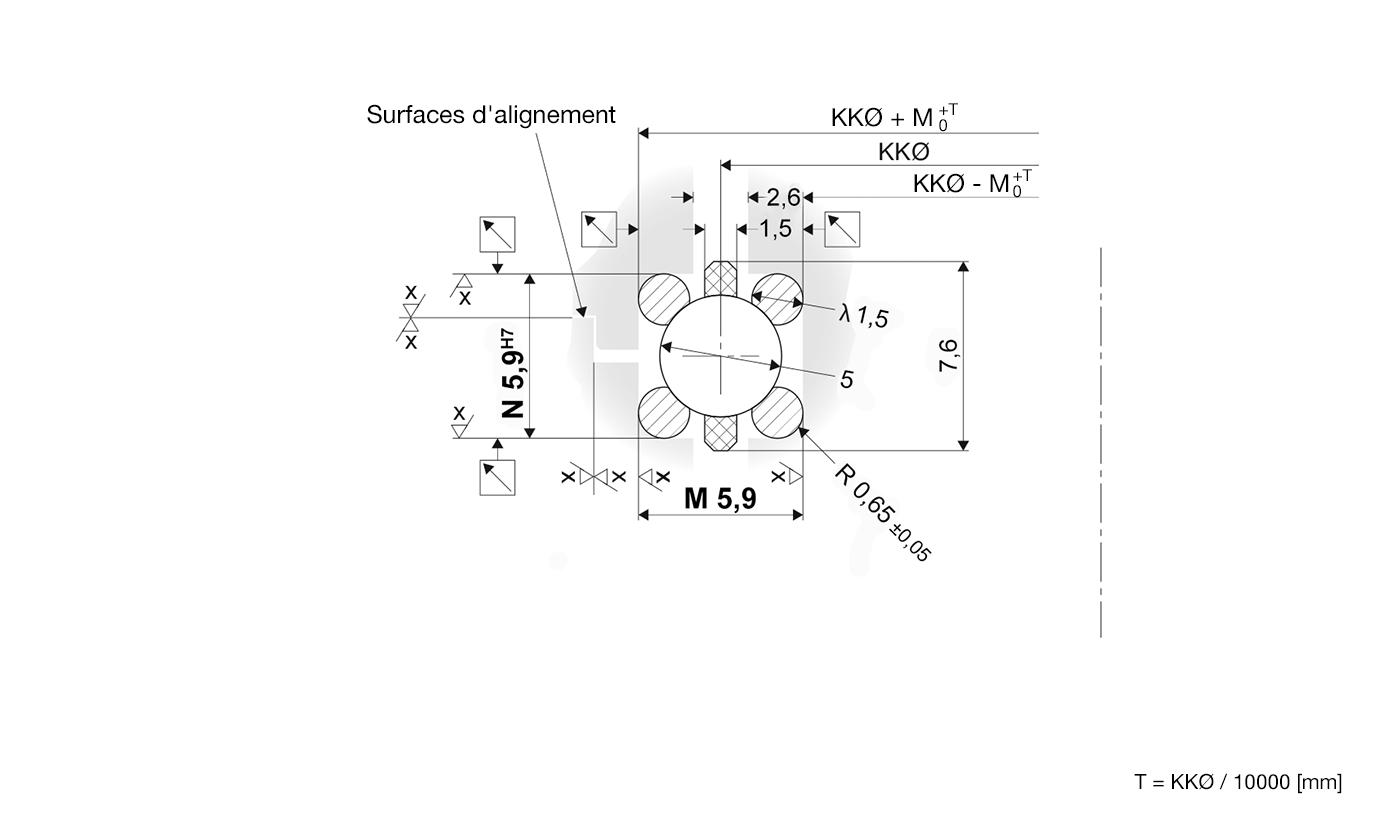

Dimensions et tableaux de données

Bearing diameter KK

Tailles spéciales sur demande

Prix unitaire :		-,- EUR
Prix		-,- EUR

Quantité

Description

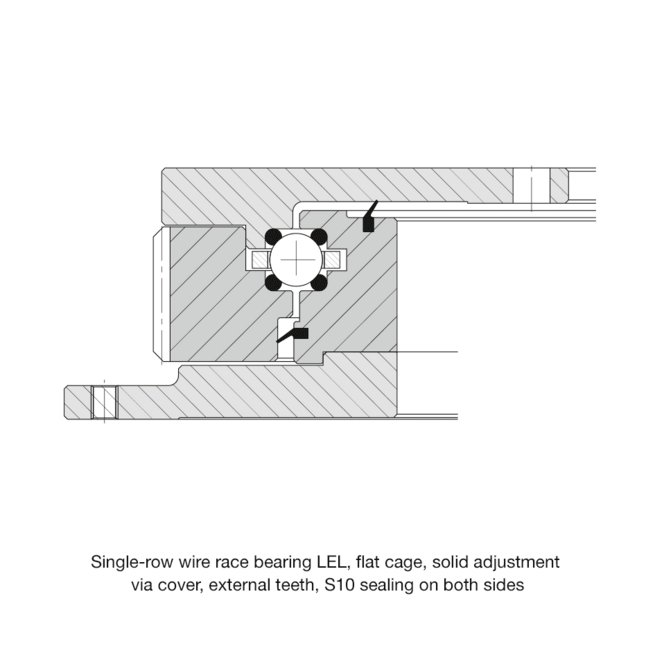

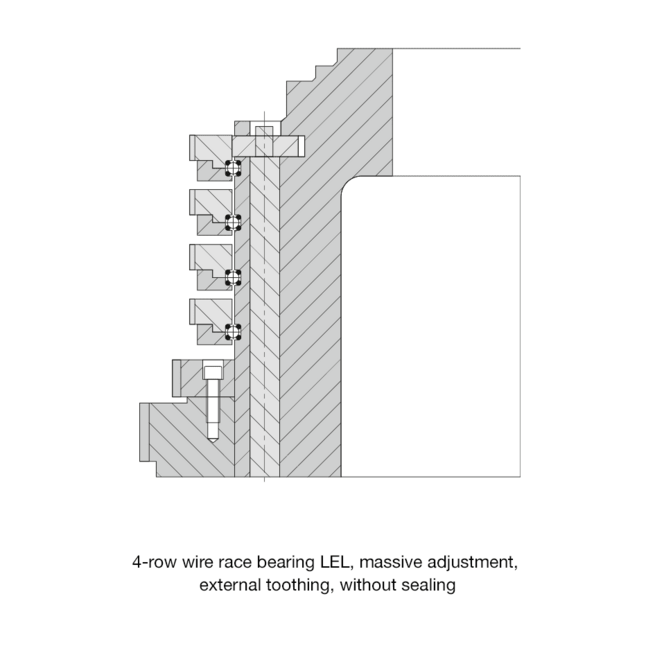

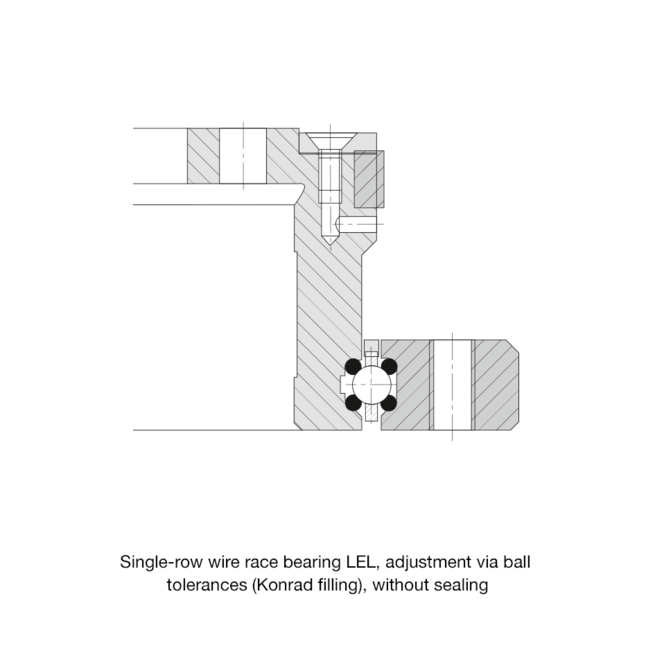

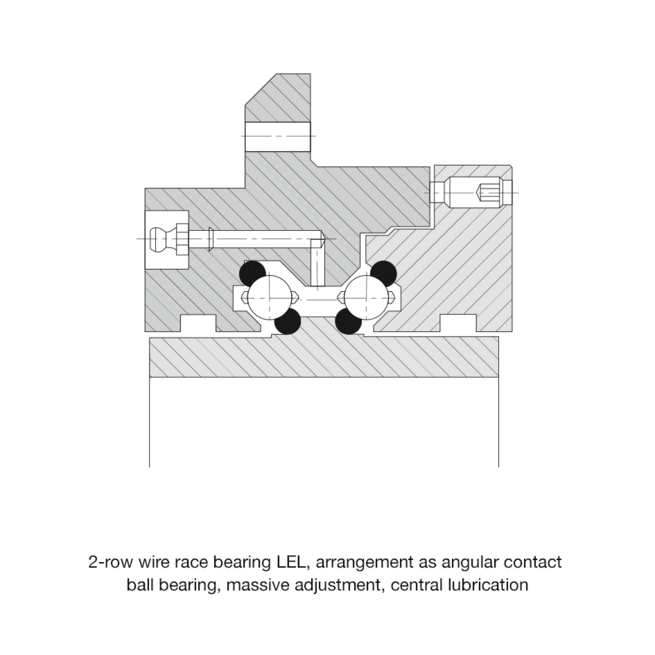

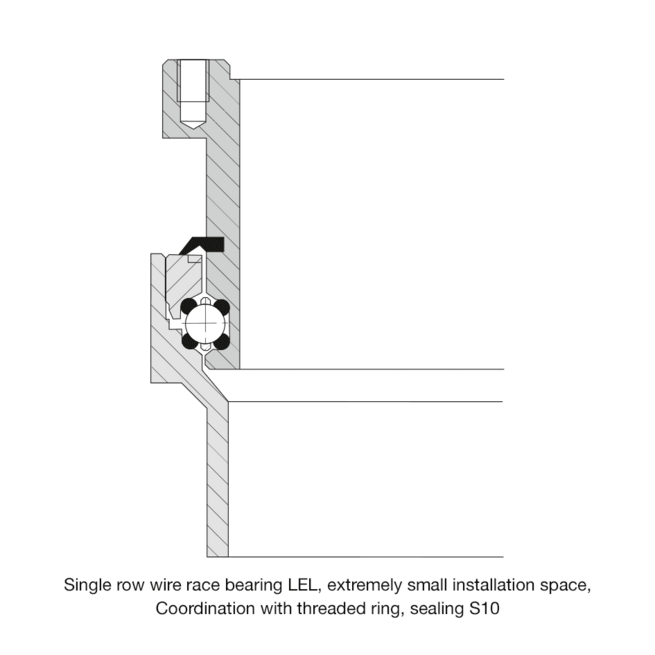

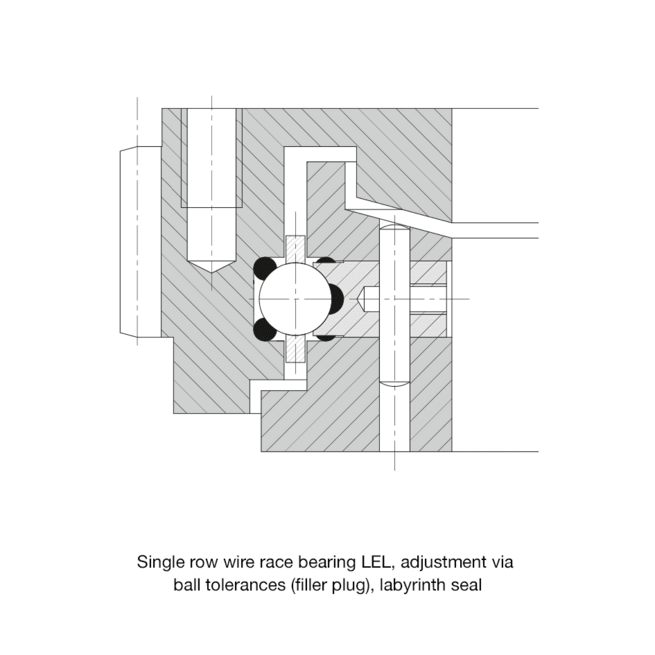

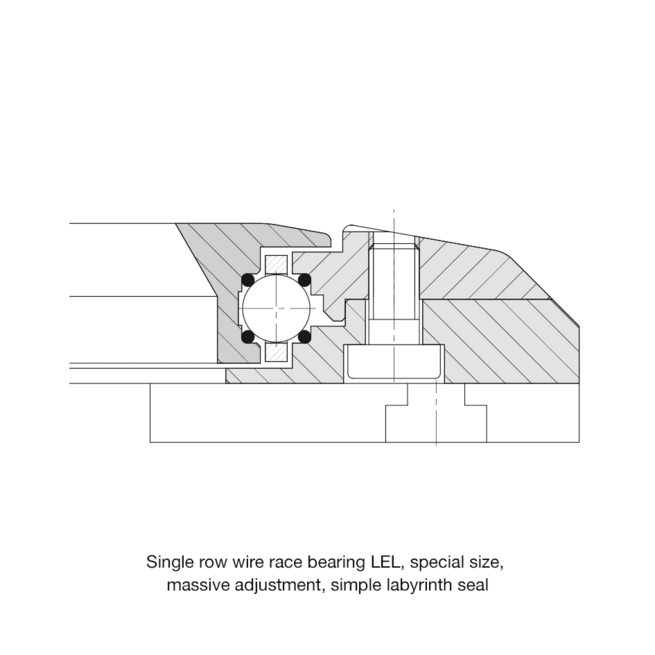

Les éléments de roulement Franke de type LEL sont adaptés aux exigences élevées en matière de caractéristiques de fonctionnement et de précision. Grâce au chemin de roulement trempé et rectifié CNC ainsi qu'à l'adaptation géométrique idéale du rayon de la bille et du chemin de roulement, ils présentent des caractéristiques de roulement exceptionnelles. Les éléments de palier de type LEL permettent une liberté maximale dans la conception des paliers. L'espace de montage est compris entre 5,9 mm et 20,9 mm. Pour des besoins particuliers, des épaisseurs de pistes jusqu'à 20 mm et des tailles de billes jusqu'à 50 mm sont possibles.

Matériaux

Bagues de roulement: acier au chrome-silicium trempé et revenu

Élément roulant: acier à roulement trempé

Cage: polyamide ou polyuréthane thermoplastique

Température de fonctionnement

de -30 °C à +80 °C, en pic jusqu'à +100 °C

Vitesse périphérique

Max. 5 m/s, sans joint max. 10 m/s

Lubrifiant

Klüber Isoflex Topas NCA52 (conseillé)

Course fluide
Précision
Vitesse
Rigidité
Montage
Prix

Tableau de données

		Capacités de charge kN				Moment statique kNm
Nom	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Poids kg
LEL1.5-0070	70	14	6	8	7	0,2	0,03
LEL1.5-0080	80	16	7	8	7	0,3	0,03
LEL1.5-0090	90	18	8	8	7	0,4	0,04
LEL1.5-0100	100	19	9	9	8	0,5	0,04
LEL1.5-0110	110	21	10	9	8	0,6	0,04
LEL1.5-0120	120	23	11	9	8	0,7	0,05
LEL1.5-0130	130	26	12	10	8	0,8	0,05
LEL1.5-0140	140	28	13	10	9	0,9	0,06
LEL1.5-0150	150	30	14	10	9	1,0	0,06
