Type FDB à faible coût

Name: FDB12R
Brand: Franke
SKU: FDBR12#64970A#84495L

FDA12_0200

Contenu de la livraison

Paire de rails profilés + paire de patins à rouleaux

Paire de rails profilés

Paire de patins à rouleaux

Size

Tables de dimensions et de données

Longueur de rail

200 - 4.000 mm autres longueurs sur demande

Nombre de paires de patins à roulement par rail

Prix unitaire :		-,- EUR
Prix Paire de rails profilés		-,- EUR/m
Prix Paire de patins à rouleaux		-,- EUR/m
Prix total :		-,- EUR

Quantité

Description

Les guidages linéaires Franke FDB conviennent aux tâches de mouvement linéaire dans presque toutes les industries. Ils sont particulièrement convaincants dans les applications sensibles aux coûts avec des exigences réduites en termes de charge et de bruit. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériaux

Plaque de cassette, patins à roulettes, corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
Galets: acier à roulement

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximale

10 m/s

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien

Galet:	roulement à billes
Chemin de roulement:	Acier à ressort, standard

Résistance
Dynamique
Résistant à la corrosion
Non magnétique
Sans lubrifiant
Prix

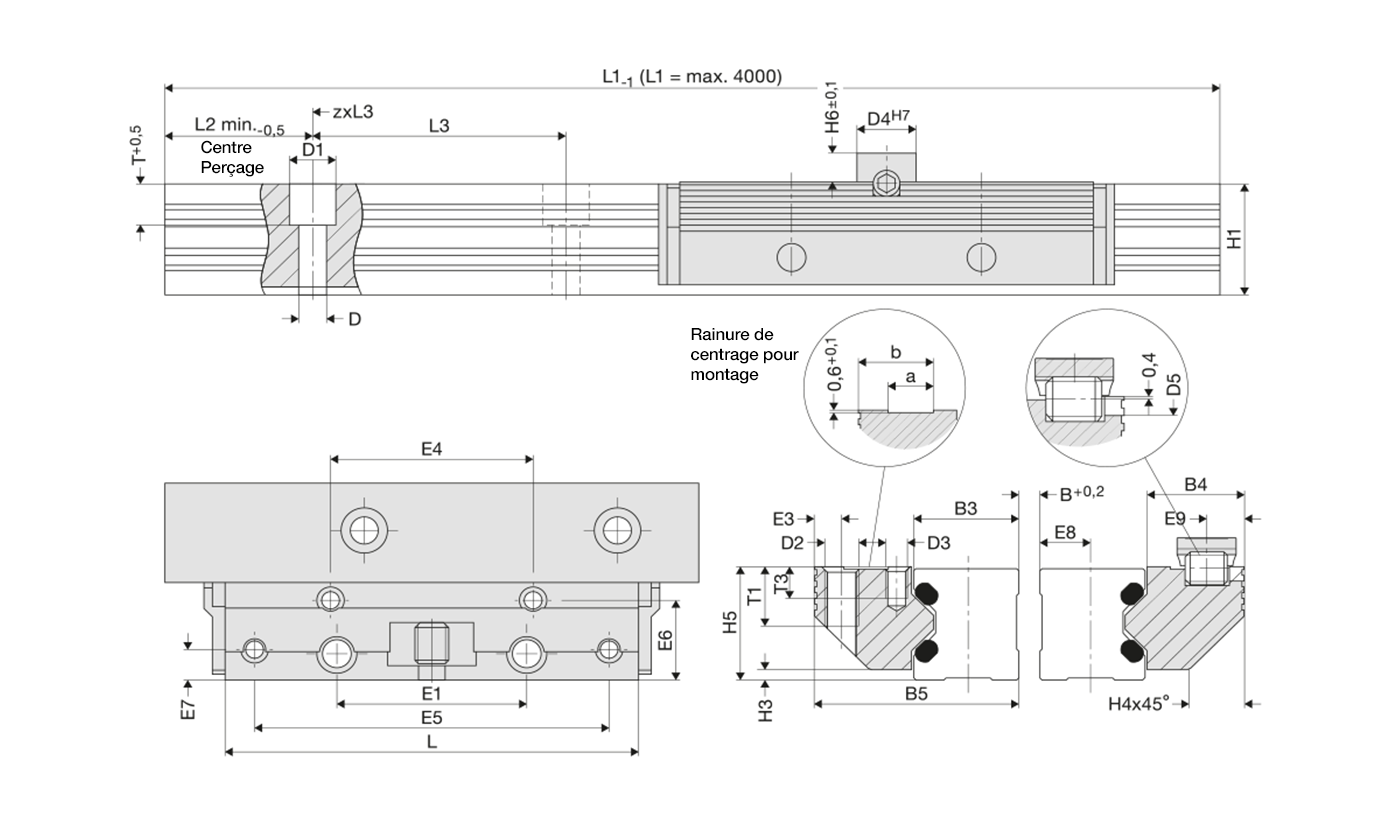

Tableau de données

Taille	Dimensions mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Taille	Dimensions mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	7	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Taille	Capacités de charge N		Capacité de couple de la paire de patins Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Paire de patins	Rail/m
12	620	270	0,08*(B+30,3)	0,3*(B+30,3)	2.4	8.9	0.07	0.4
15	700	230	0,10*(B+36,5)	0,35*(B+36,5)	4	12	0.12	0.8
20	940	300	0,15*(B+47,0)	0,50*(B+47,0)	6	19	0.23	1.2
25	1500	700	0,35*(B+58,4)	0,70*(B+58,4)	15	32	0.35	1.8
35	3100	1400	0,70*(B+85,0)	1,50*(B+85,0)	42	95	1	3.1
45	6300	2700	1,40*(B+109,0)	3,10*(B+109,0)	103	238	1.8	5
