Table tournante type LTB

Name: LTB125
Brand: Franke
SKU: 91042A

91042A

nominal diameter

125

175

265

400

Prix unitaire :		-,- EUR
Prix		-,- EUR

Quantité

Description

Les tables rotatives Franke de type LTB sont des unités de positionnement ajourées au centre, prêtes à être installées. Le boîtier est en aluminium léger. Les LTB de Franke sont hautement capacitives et ont une excellente précision et résolution angulaire. Elles peuvent être utilisés dans un large éventail d'applications et conviennent principalement pour les tâches de mouvement et de positionnement dans le domaine de la mesure, du test et de l'orientation.

Matériaux

Structure: Nervures en aluminium

Pistes de roulement: Acier Chrome Silicium trempé revenu

Éléments roulants: Acier trempé à roulement

Roue à vis sans fin: Alliage de bronze résistant à l'usure

Vis sans fin: CK45N trempé et rectifié

Température de fonctionnement

de -10 °C à +80 °C

Position de montage

Toute, de préférence horizontale

Lubrifiant

Avec graisse pour roulements via graisseurs

Options

Détecteurs de proximité inductifs, bride/accouplement pour montage moteur

Précision
Vitesse
Gamme Ø
Prix

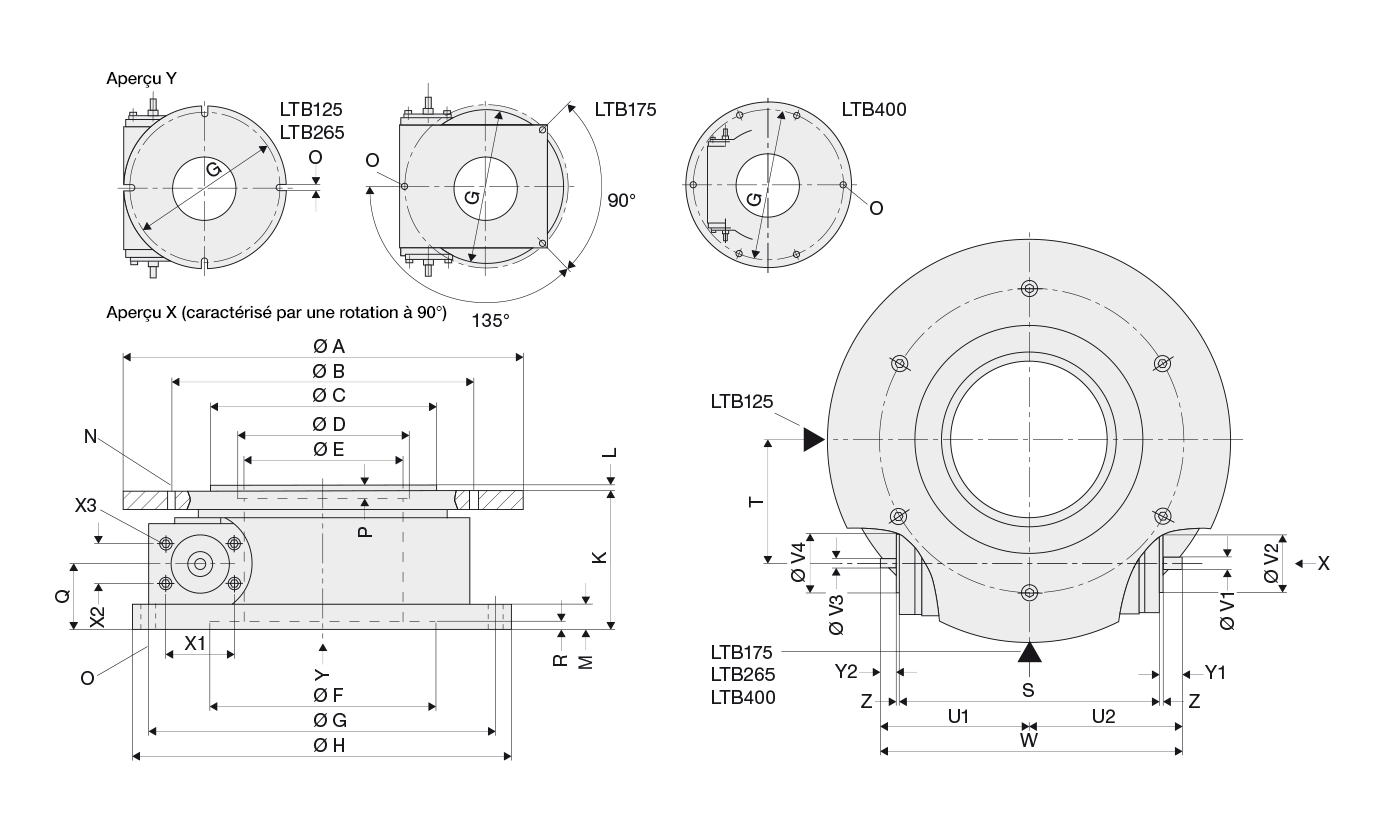

Tableau de données

LTB – Tableau Partie 1
Nom	Diamètre nominal mm	Dimensions mm
	A	B	C^g6	D^H7	E	F^H7	G	H	K	L	M	N
LTB125	125	100	-	70	70	100	150	165	75	-	10	4xM5
LTB175	175	126	-	102	70	102	178	-	82	-	12	6xM6
LTB265	265	200	150	-	105	150	230	250	90	-	16	6xM10
LTB400	400	340	300	200	190	270	380	400	100	-	16	6xM10

LTB – Tableau Partie 2
Nom	Diamètre nominal mm	Capacités de charge kN		Dimensions mm
	A	C₀	C	O	P	Q	R	S	T	U1	U2	V¹ g6	V² g6	V³ g6	V⁴ g6	W
LTB125	125	0	0	4x7,0	5	34	5	112	60	67.5	67.5	0	6	22	6	135
LTB175	175	0	0	3x6,6	4	31	4	152	63	98	98	0	6	52	6	196
LTB265	265	0	0	4x10,0	-	43	5	171	81	95	98	0	8	38	6	193
LTB400	400	0	0	6x11,0	5	43	5	229	139	124	127	0	8	38	6	251

LTB – Tableau Partie 3
Nom	Diamètre nominal mm	Moment de basculement Nm	Vitesse d'entrée U/min	Rapport de réduction	Vitesse de sortie U/min	Poids kg
	A	C_0m	N_{1 max}	i	N_{2 max}
LTB125	125	110	2500	360:1	7	3
LTB175	175	140	2500	360:1	7	6
LTB265	265	310	2500	360:1	7	10
LTB400	400	1780	2500	360:1	7	27

Vue d'ensemble des performances			LTB125	LTB175	LTB265	LTB400
Rapport de réduction			360:1	360:1	360:1	360:1
Couple d'entrée	M_1max	Nm	0.7	0.9	1.5	2
Couple de sortie	M_2max	Nm	70	75	160	290
Précision plan/battement		µm	20	20	20	30
Précision de positionnement		sec	80	80	70	50
Répétabilité		sec	16	14	10	8
