Name: FDB12K
Brand: Franke
SKU: FDBK12#64928A#84494L

Facile à manier & dynamique

Grâce aux galets de grand diamètre, les guidages linéaires de type FDB offrent un fonctionnement silencieux et particulièrement souple. De plus, le chariot peut être retiré à tout moment.

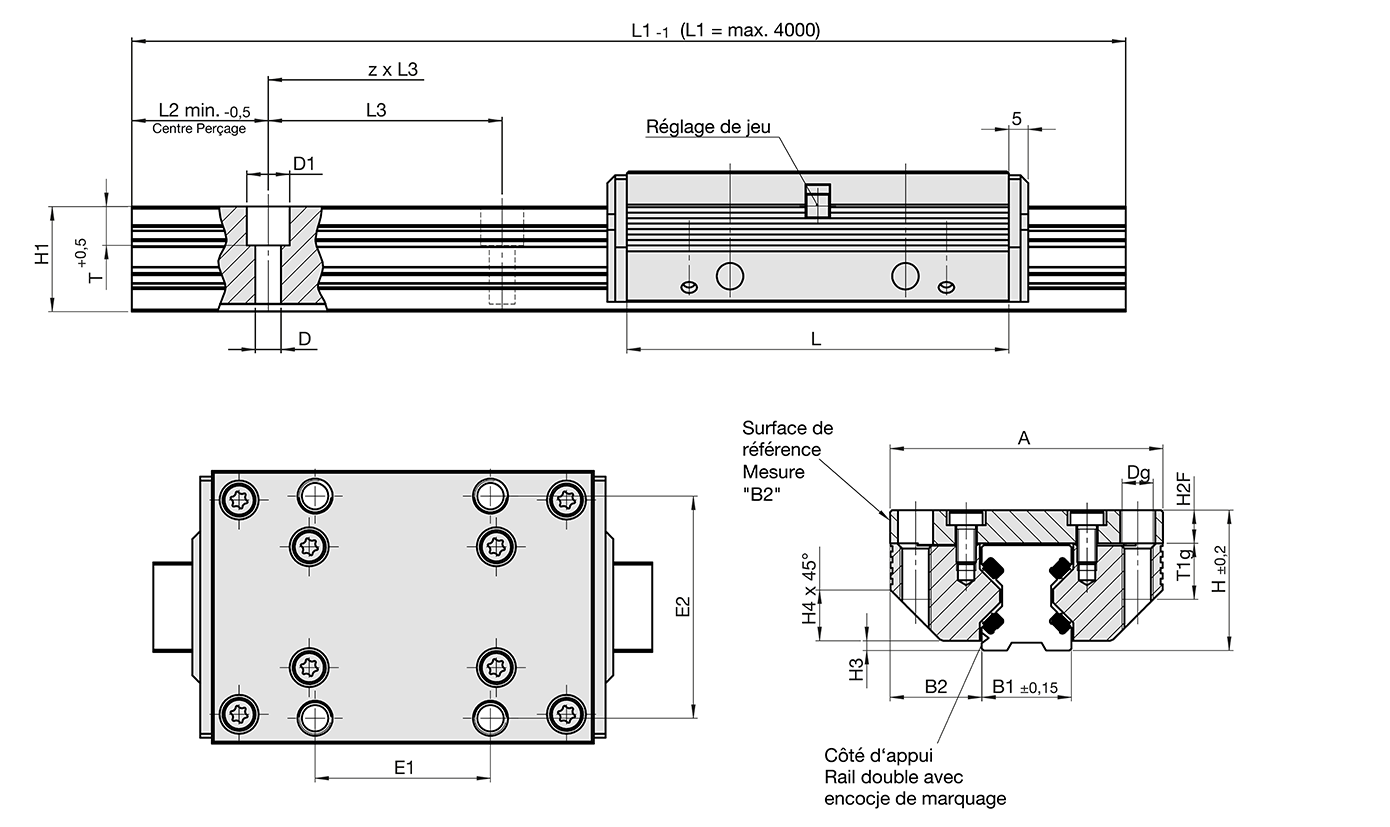

Tableau de données

Taille	Dimensions mm
	A	L	H	B1	B2	D	D1	Dg	E1
12	37	64	19	12	12.5	3.4	6	M4	25
15	47	78	24	15.5	15.8	4.5	8	M5	30
20	63	92	30	21	21	5.5	10	M6	40
25	70	98	36	23	23.5	6.6	11	M8	45
35	100	135	48	32	34	9	15	M10	62
45	120	165	60	45	37.5	11	18	M12	80

Taille	Dimensions mm
	E2	H1	H2F	H3	H4	L2	L3	T	T1g
12	30	14,7	4	1.4	5.5	10	40	5,5	8
15	38	18,7	5	2	8	10	60	6,0	10
20	53	22,6	7	2	11	10	60	8,0	12
25	57	27,0	8.5	2.5	13	10	60	10,0	16
35	82	37,0	10.5	3.5	20	12	80	11,5	20
45	100	46,0	13.5	4	22	16	105	14,5	24

Taille	Capacités de charge N		Capacité de couple du chariot Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Poids	Rail/m
12	620	170	1,6	5,7	2.4	8.9	0,09	0,40
15	700	230	2,5	7,5	4	12	0,17	0,80
20	940	300	4,0	13,0	6	19	0,35	1,30
25	1500	700	11,0	23,0	15	32	0,50	1,60
35	3100	1400	32,0	72,0	42	95	1,40	2,60
45	6300	2700	86,0	200,0	103	238	2,50	4,50
