Compatible avec le vide Type FDI

Name: FDI12R
Brand: Franke
SKU: FDIR12#612393#84495NV

FDI12_0500

Contenu de la livraison

Paire de rails profilés + paire de patins à rouleaux

Paire de rails profilés

Paire de patins à rouleaux

Size

Tables de dimensions et de données

Longueur de rail

500 - 4.000 mm autres longueurs sur demande

Nombre de paires de patins à roulement par rail

Prix unitaire :		-,- EUR
Prix Paire de rails profilés		-,- EUR/m
Prix Paire de patins à rouleaux		-,- EUR/m
Prix total :		-,- EUR

Quantité

Description

Les guidages linéaires Franke FDI sont équipés de roulements à aiguilles compatibles avec le vide et sont presque entièrement fabriqués en aluminium léger. La conception, le matériau et les lubrifiants spéciaux empêchent le dégazage sous vide. Les éléments de rail peuvent être fabriqués dans des longueurs de 500 mm à 4000 mm et peuvent être couplés à l'infini.

Longueur de course

Une seule pièce de 500 mm à 4000 mm, connectable à l'infini

Matériaux

Patins à roulettes, corps de rail: aluminium, non anodisé
Raceways: acier à roulement non corrosif
Galets: acier à roulement non corrosif, entièrement aiguilletés

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximale

1 m/s

Position de montage

Tout

Lubrifiant

Lubrifié à vie avec une graisse adaptée au vide poussé, sans entretien

Galet:	Roulements à aiguilles
Chemin de roulement:	acier non corosif

Résistance
Dynamique
Résistant à la corrosion
Non magnétique
Sans lubrifiant
Prix

Tableau de données

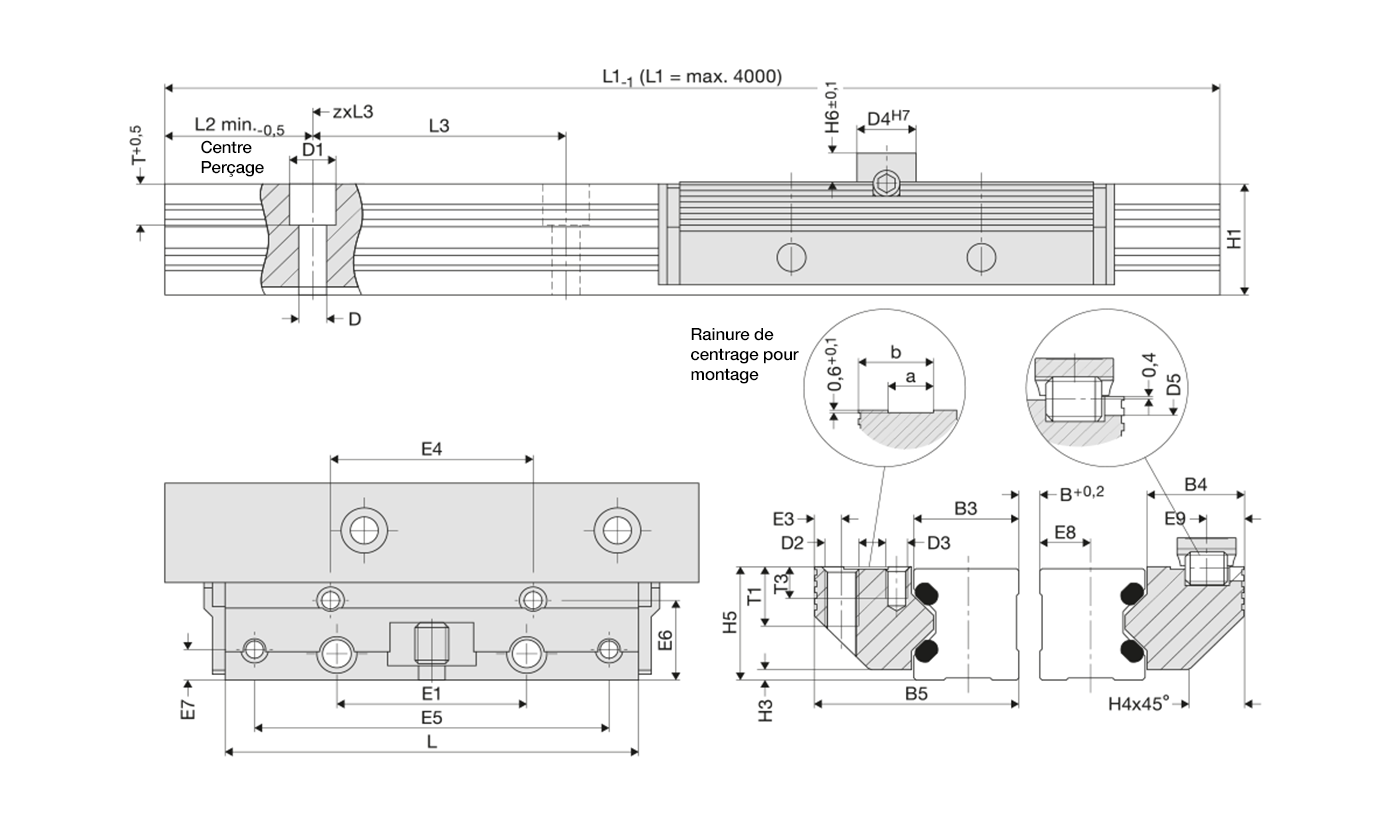

Paire de rails simples FDI Adapté au vide

Taille	Dimensions mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	12	11.9	M3	3.4	6	M4	8	3	25	3.4	29	57
15	78	30.9	19	15.25	15.2	M4	4.5	8	M5	10	4	30	4.4	34	68
20	92	40.9	23	20	20.4	M5	5.5	10	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Taille	Dimensions mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	5.5	4.9	14.7	1.4	5.5	4	10	40	5.5	6	4.5	9.5
15	12.4	4.9	7	5.9	18.7	2	8	5	10	60	6	7.5	5	12.5
20	16.9	5.9	9.5	5.9	22.6	2	11	5	10	60	8	8	7.5	16
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Taille	Capacités de charge N		Capacité de couple de la paire de patins Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Paire de patins	Rail/m
12	550	600	0,3*(B+30,3)	0,3*(B+30,3)	8.5	8	0.07	0.4
15	1350	1500	0,7*(B+36,5)	0,7*(B+36,5)	26	23	0.12	0.8
20	2150	2500	1,2*(B+47,0)	1,1*(B+47,0)	51.5	44	0.23	1.2
25	2900	4150	2,1*(B+58,4)	1,4*(B+58,4)	92	64	0.35	1.8
35	5000	7250	3,6*(B+85,0)	2,5*(B+85,0)	226	156	1	3.1
45	8500	10200	5,1*(B+109,0)	4,2*(B+109,0)	387	322	1.8	5
