Très dynamique Type FDH

Name: FDH25R
Brand: Franke
SKU: FDHR25#62717A#84367S

FDA25_0200

Contenu de la livraison

Paire de rails profilés + paire de patins à rouleaux

Paire de rails profilés

Paire de patins à rouleaux

Size

Tables de dimensions et de données

Longueur de rail

200 - 4.000 mm autres longueurs sur demande

Nombre de paires de patins à roulement par rail

Prix unitaire :		-,- EUR
Prix Paire de rails profilés		-,- EUR/m
Prix Paire de patins à rouleaux		-,- EUR/m
Prix total :		-,- EUR

Quantité

Description

Les guidages linéaires Franke FDH sont adaptés aux tâches de mouvement linéaire, en particulier dans les applications dynamiques de pick & place. Ils ont des galets avec roulements à billes à contact oblique pour les valeurs d'accélération et de vitesse les plus élevées, par exemple lors de l'utilisation de moteurs linéaires comme source d'entraînement. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Longueur de course

Une seule pièce de 200 mm à 4000 mm, connectable à l'infini

Matériaux

Plaque de cassette, patins à roulettes, corps de rail: aluminium, anodisé
Chemins de roulement: acier à ressort
Galets: acier

Température de fonctionnement

−20 °C à +80 °C

Vitesse maximale

10 m/s

Position de montage

Tout

Lubrifiant

Lubrifié à vie, sans entretien

Galet:	Roulements à billes à contact oblique
Chemin de roulement:	Acier à ressort, standard

Résistance
Dynamique
Résistant à la corrosion
Non magnétique
Sans lubrifiant
Prix

Tableau de données

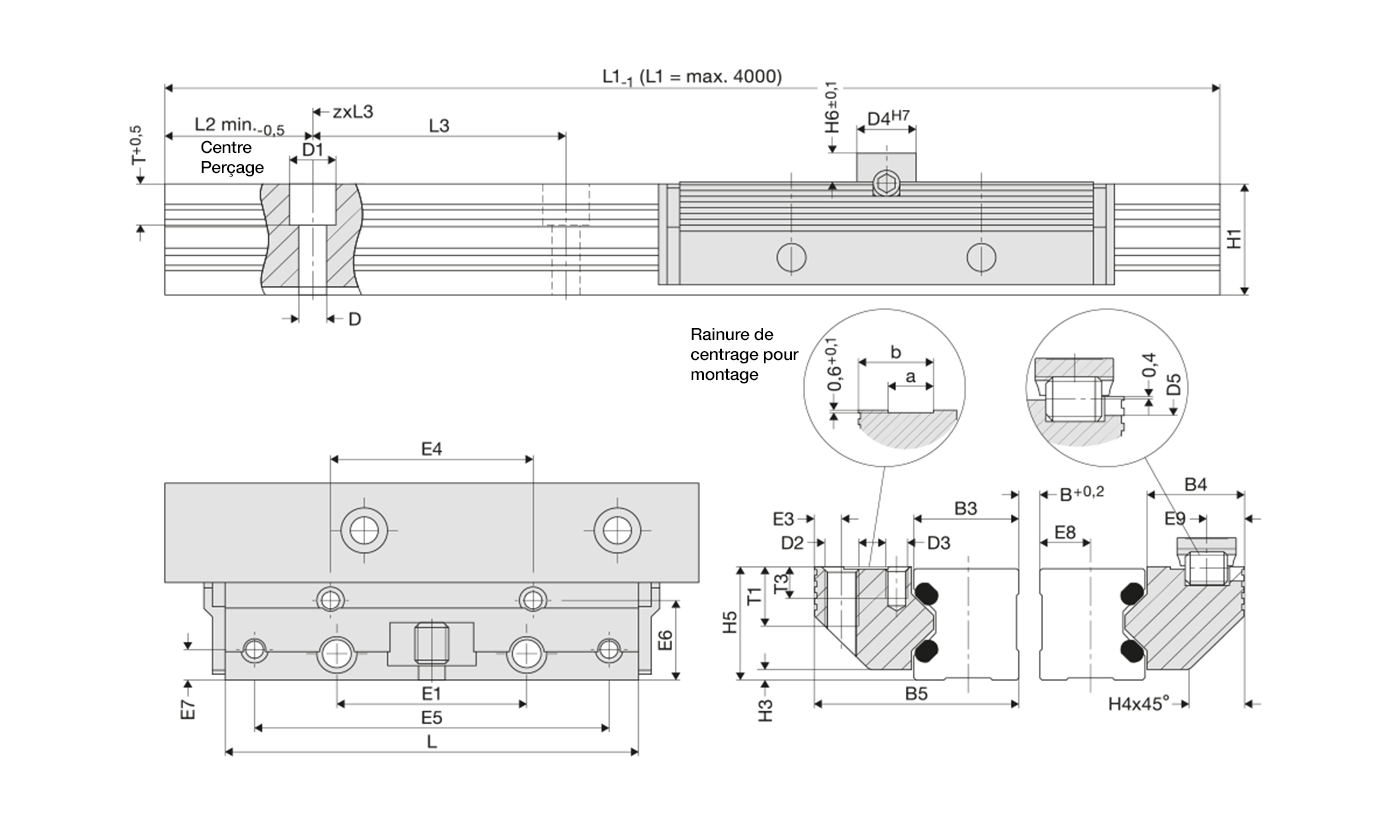

Paire de rails simples FDH Haute dynamique

Taille	Dimensions mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	-	-	-	12	-	-	3.4	6	-	-	-	-	-	-	-
15	-	-	-	15.25	-	-	4.5	8	-	-	-	-	-	-	-
20	-	-	-	20	-	-	5.5	10	-	-	-	-	-	-	-
25	98	48.4	27.5	25	22.9	M5	6.6	11	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	35	32.9	M6	9	15	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	45	36.4	M8	11	18	M12	14	6	80	9.9	83	146

Taille	Dimensions mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	-	-	5.5	-	14.7	-	-	-	10	40	5.5	-	-	-
15	-	-	7	-	18.7	-	-	-	10	60	6	-	-	-
20	-	-	9.5	-	22.6	-	-	-	10	60	8	-	-	-
25	19.4	7.4	12	8.9	27	2.5	13	7	10	60	10	5	10.5	17.5
35	28.4	8.9	17	8.9	37	3.5	20	7	12	80	11.5	8.5	12.5	26
45	30.9	9.9	22	8.9	46	4	22	7	16	105	14.5	9.5	15.5	31

Taille	Capacités de charge N		Capacité de couple de la paire de patins Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Paire de patins	Rail/m
12	-	-	-	-	-	-	-	0.4
15	-	-	-	-	-	-	-	0.8
20	-	-	-	-	-	-	-	1.2
25	7500	3700	1,8*(B+58,4)	3,7*(B+58,4)	81	165	0.35	1.8
35	13400	8100	4,0*(B+85,0)	6,7*(B+85,0)	250	416	1	3.1
45	24300	14400	7,2*(B+109,0)	12,2*(B+109,0)	548	924	1.8	5
