Sans corrosion Type FDC

Name: FDC12R
Brand: Franke
SKU: FDCR12#617596#84495AN

Einzelschienenpaar FDC 12

Contenu de la livraison

Paire de rails profilés + paire de patins à rouleaux

Paire de rails profilés

Paire de patins à rouleaux

Size

Tables de dimensions et de données

Longueur de rail

200 - 4.000 mm autres longueurs sur demande

Nombre de paires de patins à roulement par rail

Prix unitaire :		-,- EUR
Prix Paire de rails profilés		-,- EUR/m
Prix Paire de patins à rouleaux		-,- EUR/m
Prix total :		-,- EUR

Quantité

Description

Les guidages linéaires Franke FDC sont équipés de roulements à aiguilles de haute qualité, très silencieux, et sont presque entièrement fabriqués en aluminium léger. Les chemins de roulement rapportés en acier résistant à la corrosion les rendent insensibles aux influences environnementales ainsi qu'à l'humidité ou aux agents de nettoyage. Les éléments de rail peuvent être fabriqués dans des longueurs de 200 mm à 4000 mm et peuvent être couplés à l'infini.

Longueur de course

One piece from 200 mm to 4000 mm, endlessly connectable

Matériaux

Cassette plate, roller shoes,
Rail body: aluminum, anodized
Raceways: corrosion resistant steel
Rollers: corrosion resistant bearing steel

Température de fonctionnement

−20 °C to +80 °C

Vitesse maximale

10 m/s

Position de montage

Any

Lubrifiant

Lifetime-lubricated, maintenance-free

Galet:	Needle bearing
Chemin de roulement:	NIRO steel

Résistance
Dynamique
Résistant à la corrosion
Non magnétique
Sans lubrifiant
Prix

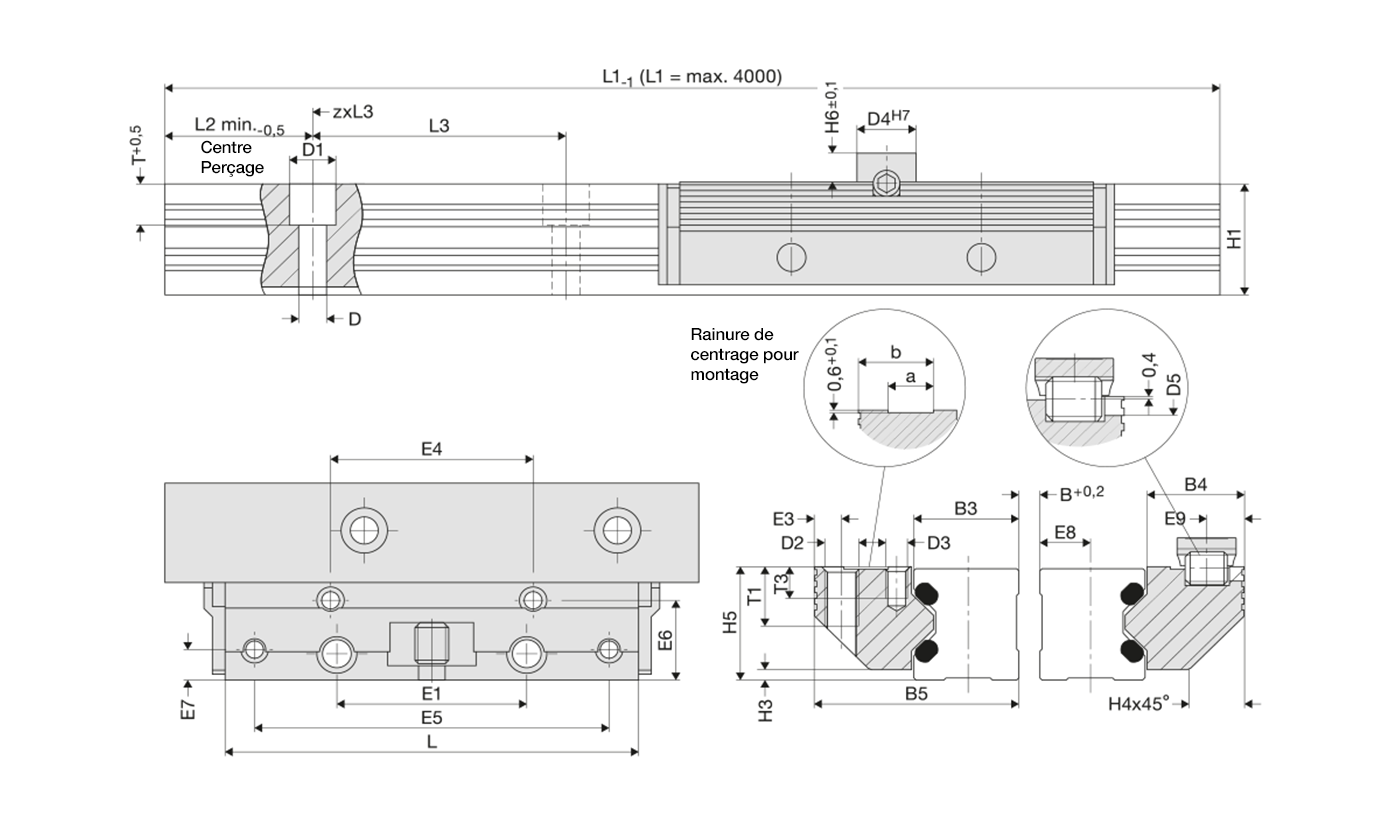

Tableau de données

Taille	Dimensions mm
	L	B5	H5	B3	B4	D3	D	D1	D2	D4	D5	E1	E3	E4	E5
12	64	24.4	15	-	11.9	M3	-	-	M4	8	3	25	3.4	29	57
15	78	30.9	19	-	15.2	M4	-	-	M5	10	4	30	4.4	34	68
20	92	40.9	23	-	20.4	M5	-	-	M6	10	4	40	4.9	42	80
25	98	48.4	27.5	-	22.9	M5	-	-	M8	14	6	45	6.4	48	84
35	135	68.9	37.5	-	32.9	M6	-	-	M10	14	6	62	8.9	67	117
45	165	82.4	46.5	-	36.4	M8	-	-	M12	14	6	80	9.9	83	146

Taille	Dimensions mm
	E6	E7	E8	E9	H1	H3	H4	H6	L2	L3	T	T3	a	b
12	9.7	3.4	-	4.9	-	1.4	5.5	4	-	-	-	6	4.5	9.5
15	12.4	4.9	-	5.9	-	2	8	5	-	-	-	7.5	5	12.5
20	16.9	5.9	-	5.9	-	2	11	5	-	-	-	8	7.5	16
25	19.4	7.4	-	8.9	-	2.5	13	7	-	-	-	5	10.5	17.5
35	28.4	8.9	-	8.9	-	3.5	20	7	-	-	-	8.5	12.5	26
45	30.9	9.9	-	8.9	-	4	22	7	-	-	-	9.5	15.5	31

Taille	Capacités de charge N		Capacité de couple de la paire de patins Nm				Poids kg
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Paire de patins	Rail/m
12	1100	1200	0,6*(B+30,3)	0,6*(B+30,3)	17	16	0.07	-
15	2700	3000	1,5*(B+36,5)	1,4*(B+36,5)	52	46	0.12	-
20	4300	5000	2,5*(B+47,0)	2,2*(B+47,0)	103	89	0.23	-
25	5800	8300	4,2*(B+58,4)	2,9*(B+58,4)	184	128	0.35	-
35	10000	14500	7,3*(B+85,0)	5,0*(B+85,0)	452	312	1	-
45	17000	20400	10,2*(B+109,0)	8,5*(B+109,0)	774	645	1.8	-
